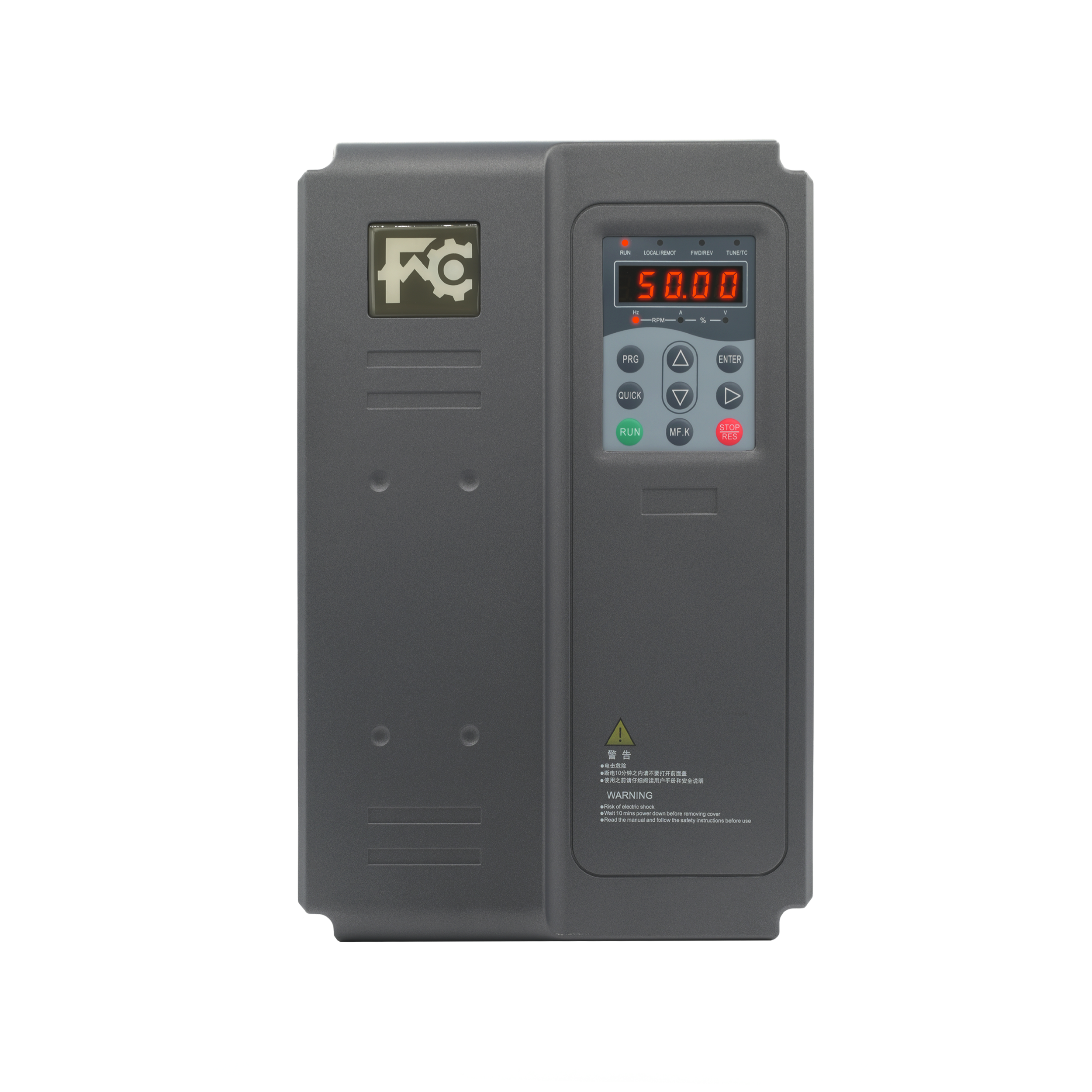

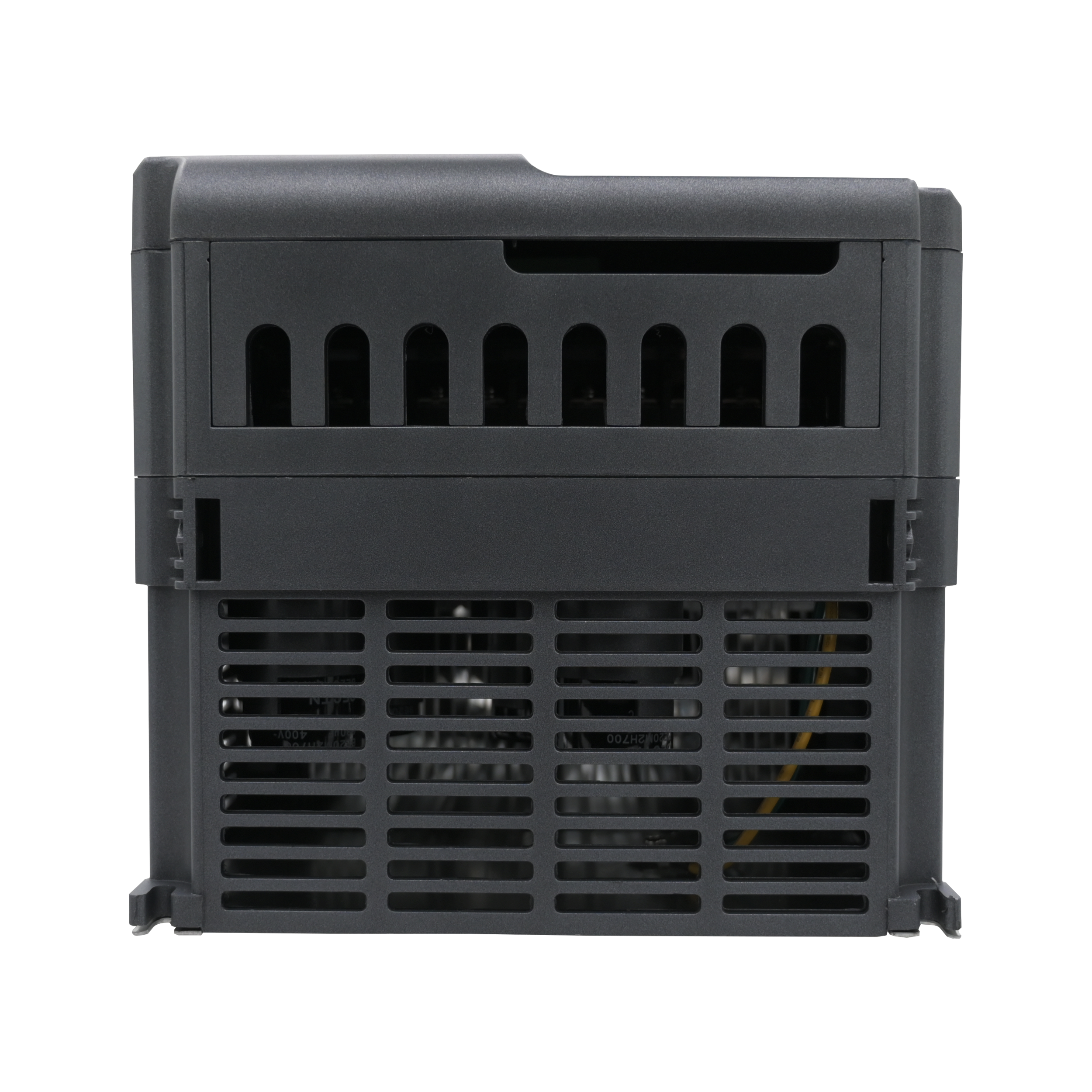

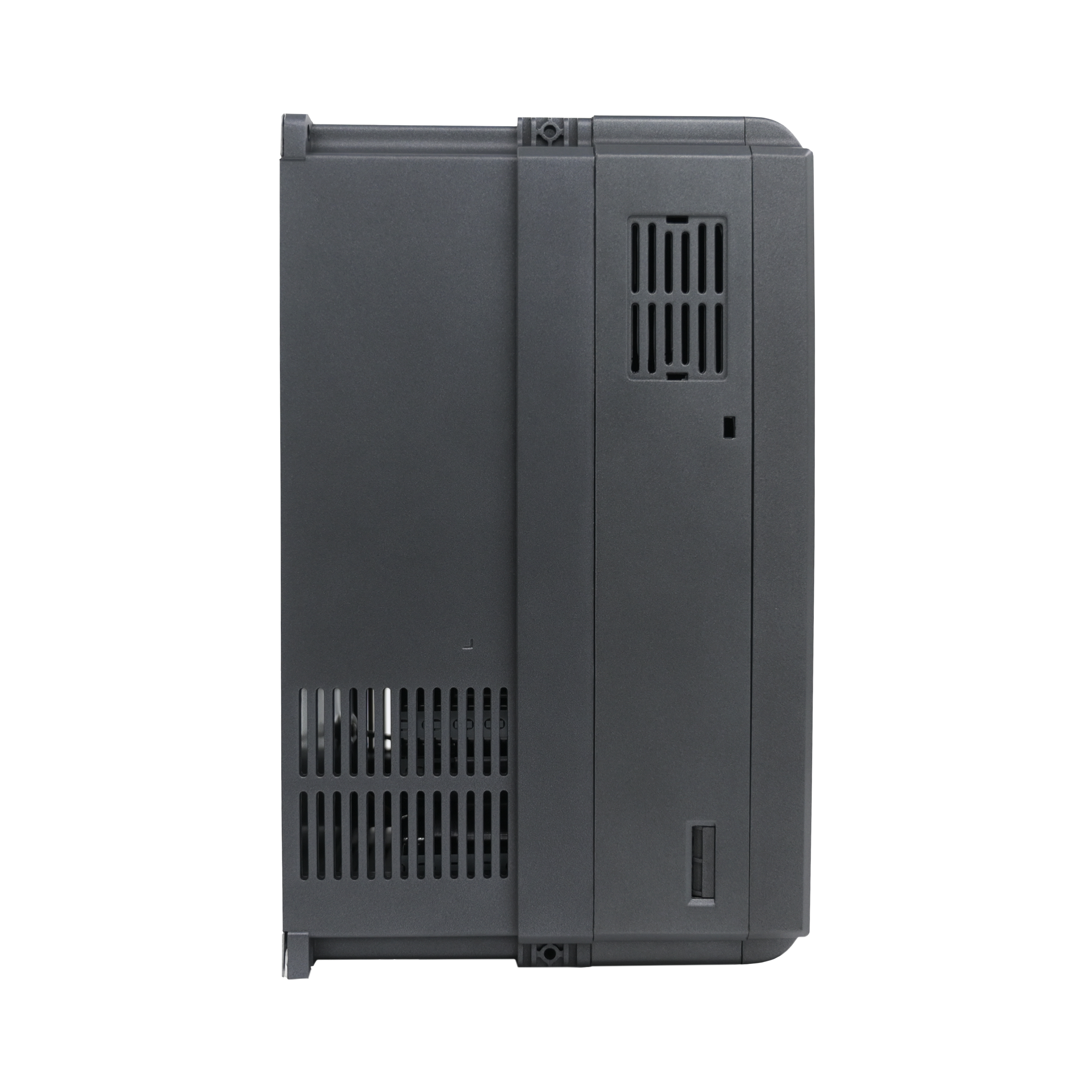

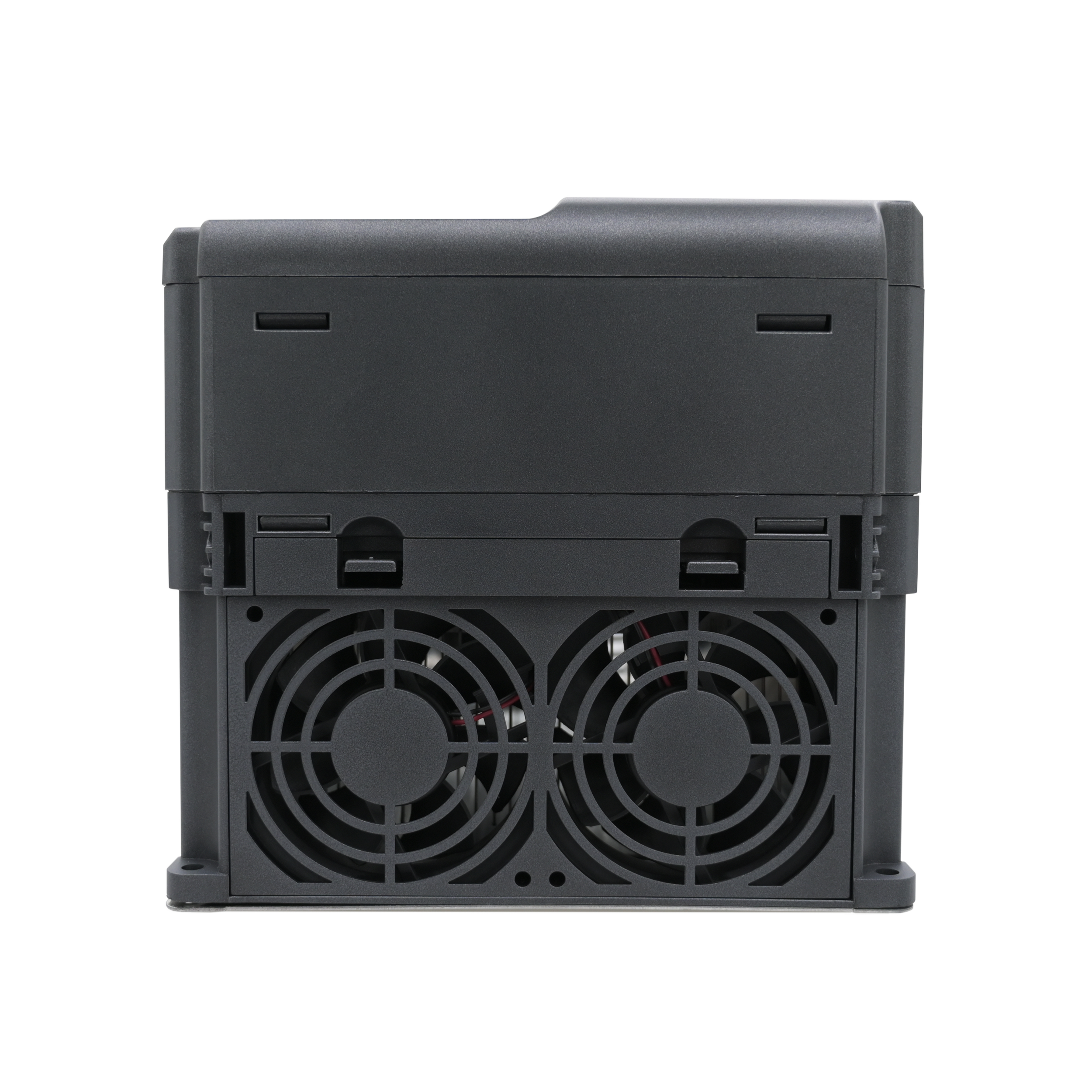

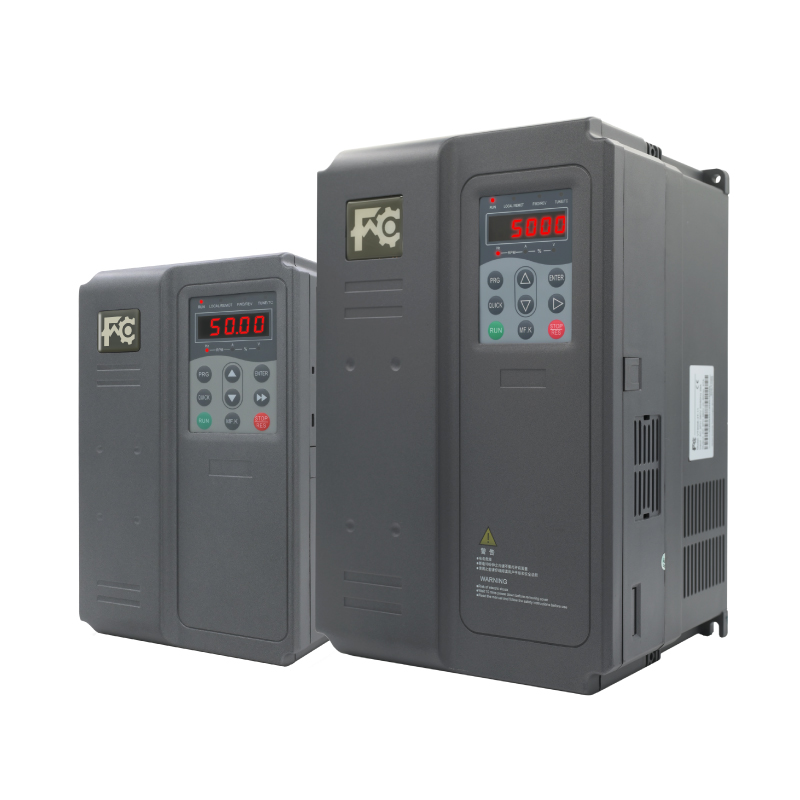

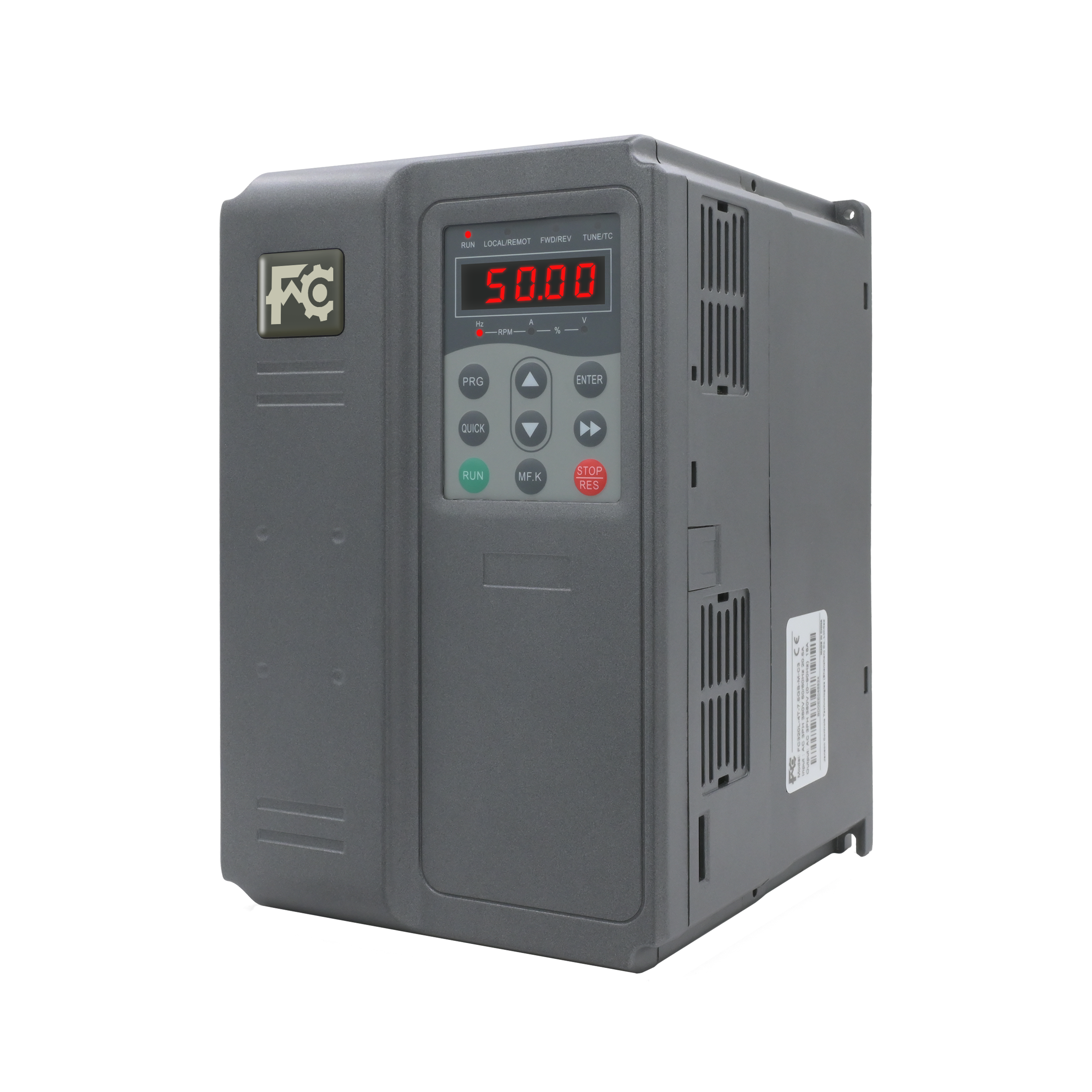

FC320L
JANSON CONTROLS
Пригодность: подходит для управления приводом синхронных двигателей с постоянными магнитами и асинхронных двигателей, оснащенных различными интерфейсами вращающихся энкодеров.
Функции богатых лифтов: оснащены диапазоном функций лифта, включая включение обнаружения, управление контактором тормоза, управление выходным контактором, вынужденное решение о замедлении, защиту от чрезмерного скорости, обнаружение отклонений скорости, открытие раннего двери , обнаружение контакта адгезии, обнаружение перегрева двигателя и компенсация запуска предварительной переверки . Эти специальные функции делают управление лифтом простым и легким.
Интеллектуальная настройка: способный к самонастроению параметров двигателя, поддерживая как статическую, так и полную настройку. Гибкая обработка кривой запуска, многосегментная настройка S-кривой и 4-уровневое ускорение и настройки времени замедления обеспечивает удобную езду на лифте.
Удобные функции: оснащен практической функцией работы аккумулятора, позволяя вводу мощности 48 В для самостоятельного спасения мощности. Уникальный одно ключевой дизайн панели операции упрощает сложные операции клавиатуры. Порт RJ45 обеспечивает соединение в любом положении, облегчая отладку лифта. Встроенный реактор постоянного тока и тормозной блок улучшают коэффициент выходной мощности системы и снижает стоимость компонентов внешней электрической системы.
Надежный дизайн: вся серия оснащена независимой конструкцией воздушного воздуховода, профессиональной молниеносной проектированием, профессиональной обработкой и производственной платформой, а также передовым управлением процессами для обеспечения качества лифта FC320L выделенного инвертора.
| Пункт № | Адаптируемый мотор (кВт) | Входной ток (а) | Выходной ток (а) | Емкость скорости (KVA) | W (мм) | H (мм) | D (мм) | W1 (мм) | H1 (мм) | Гром (кг) |
| 1/3 Фазовый вход и 3 фазовый выход 380 В (-15% ~+15% допуска) | ||||||||||
| FC320L-4T-4,0 ГБ | 4 | 10.5 | 9 | 5.9 | 160 | 248 | 183 | 148 | 236 | 2.5 |
| FC320L-4T-5,5 ГБ | 5.5 | 14.8 | 13 | 8.9 | ||||||
| FC320L-4T-7.5GB-M | 7.5 | 20.5 | 18 | 11 | ||||||
| FC320L-4T-7.5GB | 7.5 | 19 | 17 | 11 | 208 | 322 | 192 | 190 | 305 | 6.5 |
| FC320L-4T-11GB | 11 | 28 | 25 | 16 | 6.8 | |||||
| FC320L-4T-15GB | 15 | 35 | 32 | 21 | 7.3 | |||||
| Пункт № | Примечание | ||||||||||
| 320L-PG-A4 | AB Incrementall Encoder | ||||||||||
| 320L-PG-C | SIN/COS ENCODER | ||||||||||
| 320L-PG-C2 | |||||||||||
| 320L-PG-C3 | |||||||||||
| 320L-PG-B | UVW Encoder | ||||||||||
| 320L-PG-C5 | Абсолютный энкодер Endat | ||||||||||
| Основные спецификации | |
| Частота носителей | 2 кГц ～ 16 кГц ； В соответствии с характеристиками нагрузки частота носителей автоматически регулируется |
| Входное разрешение частоты | Цифровая настройка: 0,01 Гц |
| Аналоговая настройка: максимальная частота × 0,1% | |
| Точность выходной частоты | Цифровая настройка: максимальная частота × ± 0,01% |
| Аналоговая настройка: максимальная частота × ± 0,01% | |
| Метод управления | Управление вектором с открытым контуром (SVC)/ управление вектором с замкнутым контуром (FVC)/ VF Control |
| Начальный крутящий момент | 0,5 Гц/180%(SVC) ； 0 Гц/200%(FVC) |
| Скорость диапазона | 1: 100 (SVC)/1 ： 1000 (FVC)/1 ： 50 (V/F) |
| Устойчивая точность скорости | ± 0,5%(SVC) ± 0,05%(FVC) |
| Перегрузка емкости | 150% с рейтингом тока в течение 60 секунд; 180% номинальный ток за 1 секунду. |
| Моторная настройка | Настройка с нагрузкой; Настройка без нагрузки |
| Кривая ускорения и замедления | Линейные или S-кривые методы ускорения и замедления; четыре набора времени ускорения и замедления и четыре набора настроек S-кривой; Различные комбинации |
| Управление техническим обслуживанием | Может быть указан любым количеством скоростей |
| Многоступенчатая операция | Реализовать до 8-ступенчатой операции |
| Автоматический регулятор напряжения (AVR) | При изменении напряжения сетки он может автоматически сохранять постоянную константу выходного напряжения |
| Отображение и операция | |
| Светодиодный дисплей | Может отобразить настройку частоты, выходной частоты, выходного напряжения, выходного тока и других параметров. |
| Защитная функция | Обнаружение короткого замыкания, входная и выходная фаза защита, защита от перегрузки, защита от перенапряжения, защита от напряжения 40 видов защиты. |
| Выбор блокировки и функции ключей | Осознайте частичную или полную блокировку ключей и определите масштаб действия некоторых ключей, чтобы предотвратить неправильное использование. |
| Персонализация | |
| Самопроверка безопасности периферического оборудования | Он может реализовать определение безопасности периферийного оборудования, такого как заземление, короткий замыкание и т. Д. |
| Аварийная операция по сбое питания | Простая и удобная реализация плана экстренной эксплуатации |
| Чрезмерная защита | Встроенная функция защиты от превышения скорости лифта; несколько вариантов действия |
| Судья скоростное отклонение | Встроенная функция обнаружения отклонений скорости; Откройте для себя потенциальные скрытые опасности лифтов во времени. |
| Функция принудительного сдвига | Он имеет функцию обнаружения принудительного изменения скорости; Это может эффективно помешать лифту спешить на вершину и приседания на корточках внизу. |
| Прямая функция стыковки | В сочетании с прямыми командами стыковки для работы без полки |
| Обнаружение температуры двигателя | Своевременно судить температуру двигателя, чтобы устранить потенциальные опасности безопасности |
| Начать компенсацию | Три метода компенсации на начало: аналоговый, цифровой, без взвешивания |
| Быстрая кнопка | Пользовательский меню ярлыков |
| Управление временем | Удобная функция управления временем |
| Входные и выходные характеристики | |
| Запустить командный канал | Два канала: приведенная панель операции, указанный терминал управления. |
| Источник частоты | 4 Источники частоты: цифровая ссылка, многоступенчатая ссылка, аналоговое напряжение 1 ссылка и аналоговое напряжение 2. |
| Входной терминал | 10 цифровых входных терминалов, один из которых может использоваться в качестве высокоскоростного импульса, совместимый с активным режимом ввода PNP или NPN. |
| 2 Аналоговые входные клеммы, один из которых может использоваться только в качестве входа напряжения, а другой можно использовать в качестве входа напряжения или входа тока. | |
| Выходной терминал | 3 цифровых выходных терминалов |
| 2 выходные терминалы реле | |
| 1 канал аналогового выходного терминала, 0/4 ~ 20 мА или 0/2 ~ 10 В может быть выбран соответственно, что может реализовать выходные величины, такие как установленная частота и выходная частота | |
| Экологические характеристики | |
| Рабочая температура | -10 ~+40 ℃, до 50 ℃, изменение температуры воздуха составляет менее 0,5 ℃/мин. |
| Температура хранения | -40 ~+70 ℃ |
| Повод применения | В помещении, без прямых солнечных лучей, пыли, коррозионного газа, легковоспламеняющегося газа, нефтяного тумана, водяного пара, капающей воды или соли и т. Д. |
| Высота | Менее 1000 метров требуется занижение более 1000 метров |
| Влажность | Менее 95%RH, без конденсации |
| Вибрационное сопротивление | 3,5 м/с² при 2-9 Гц, 10 м/с² при 9-200 Гц (IEC60721-3-3) |
| Степень защиты | IP20 |
| Уровень загрязнения | Класс 2 (сухое, непроводящее загрязнение пыли) |
