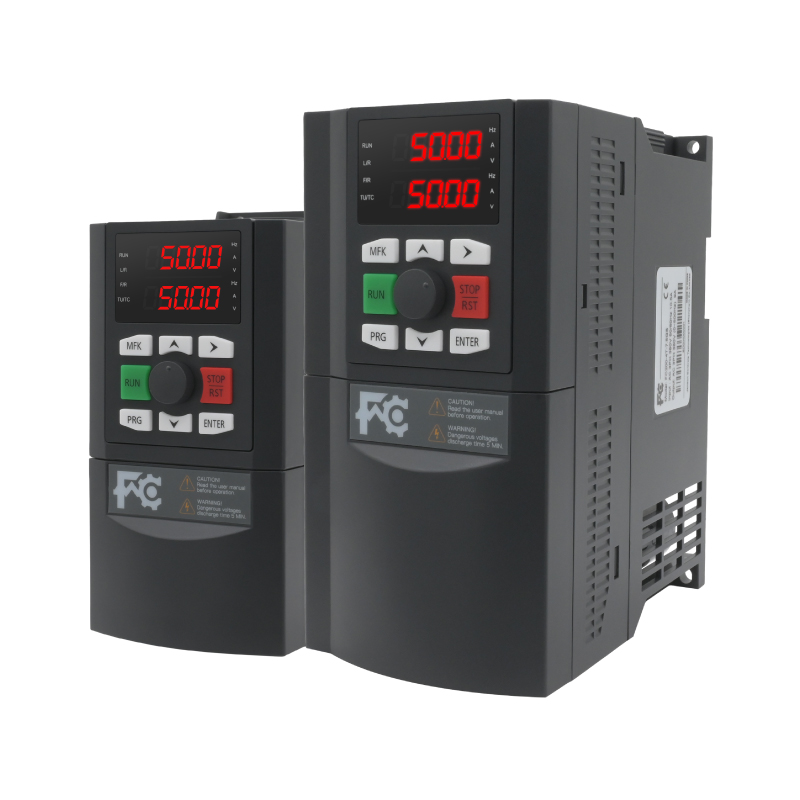

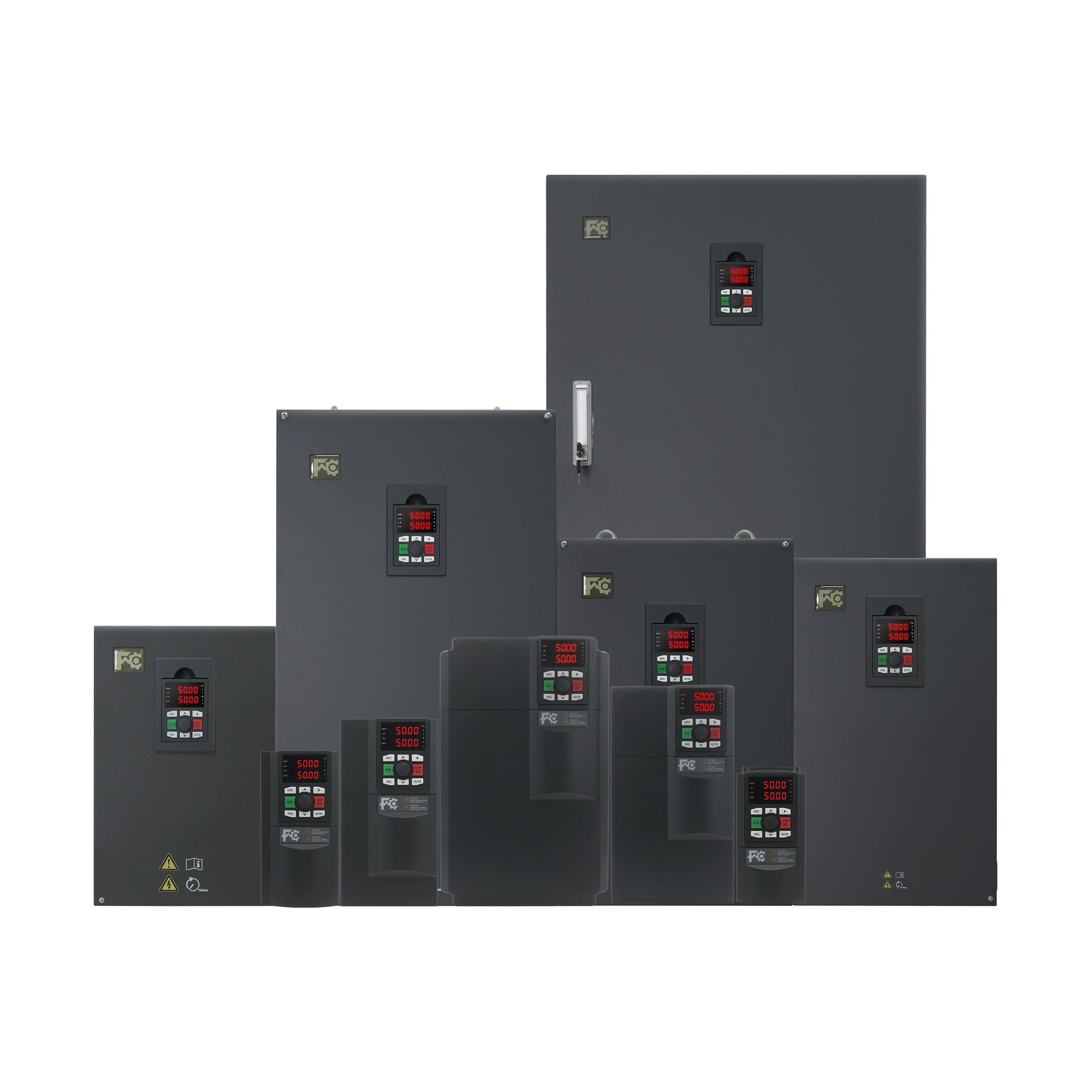

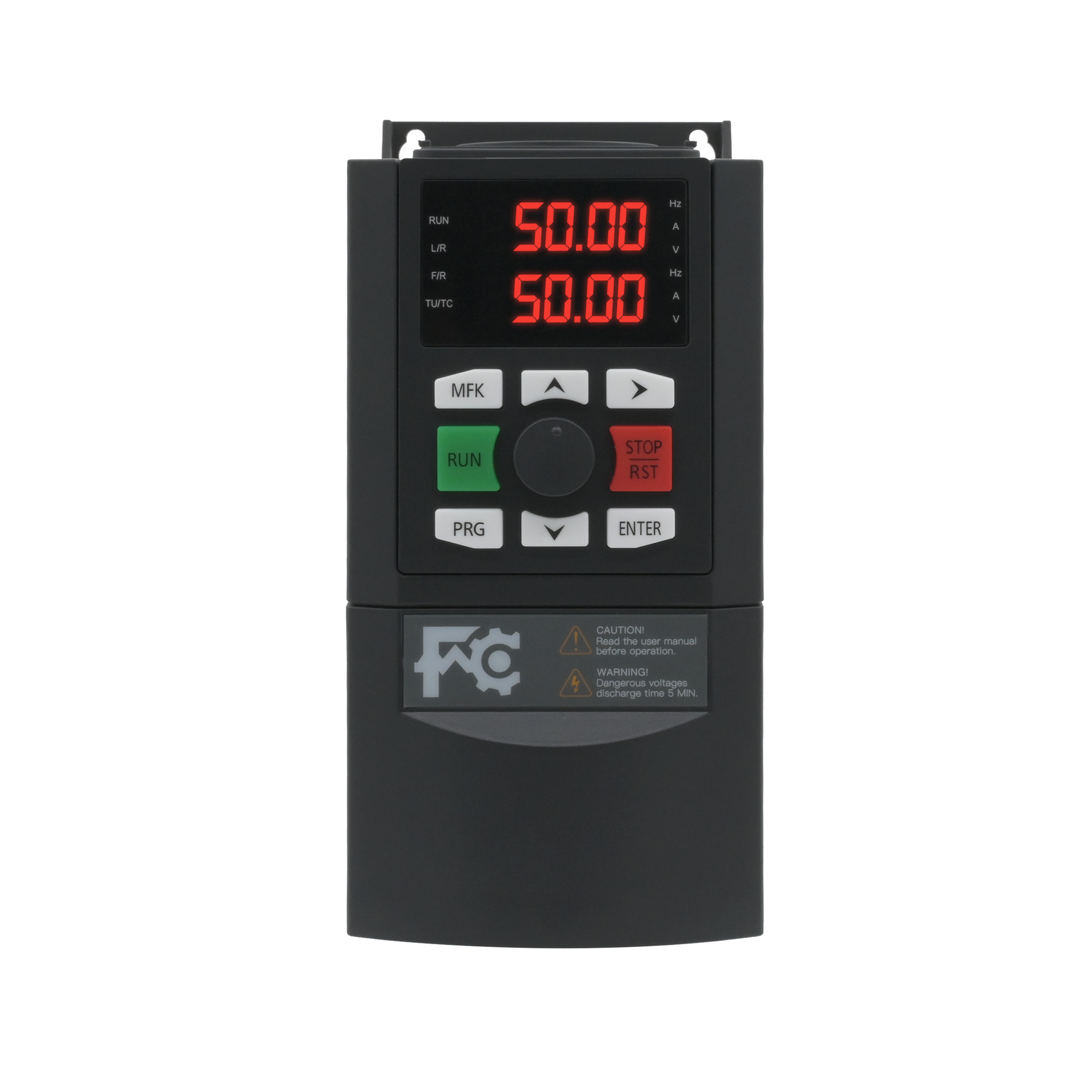

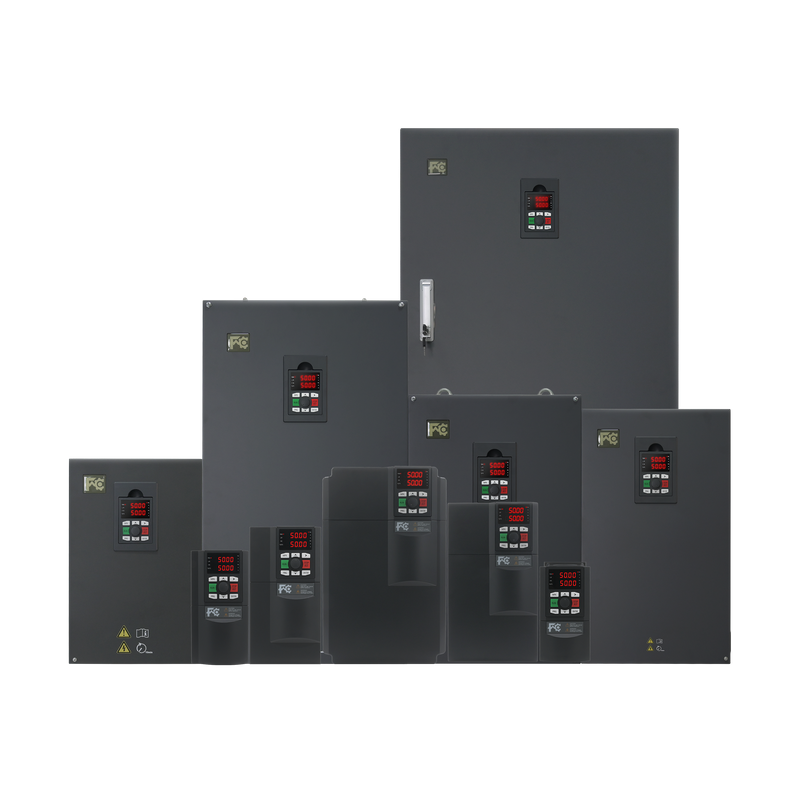

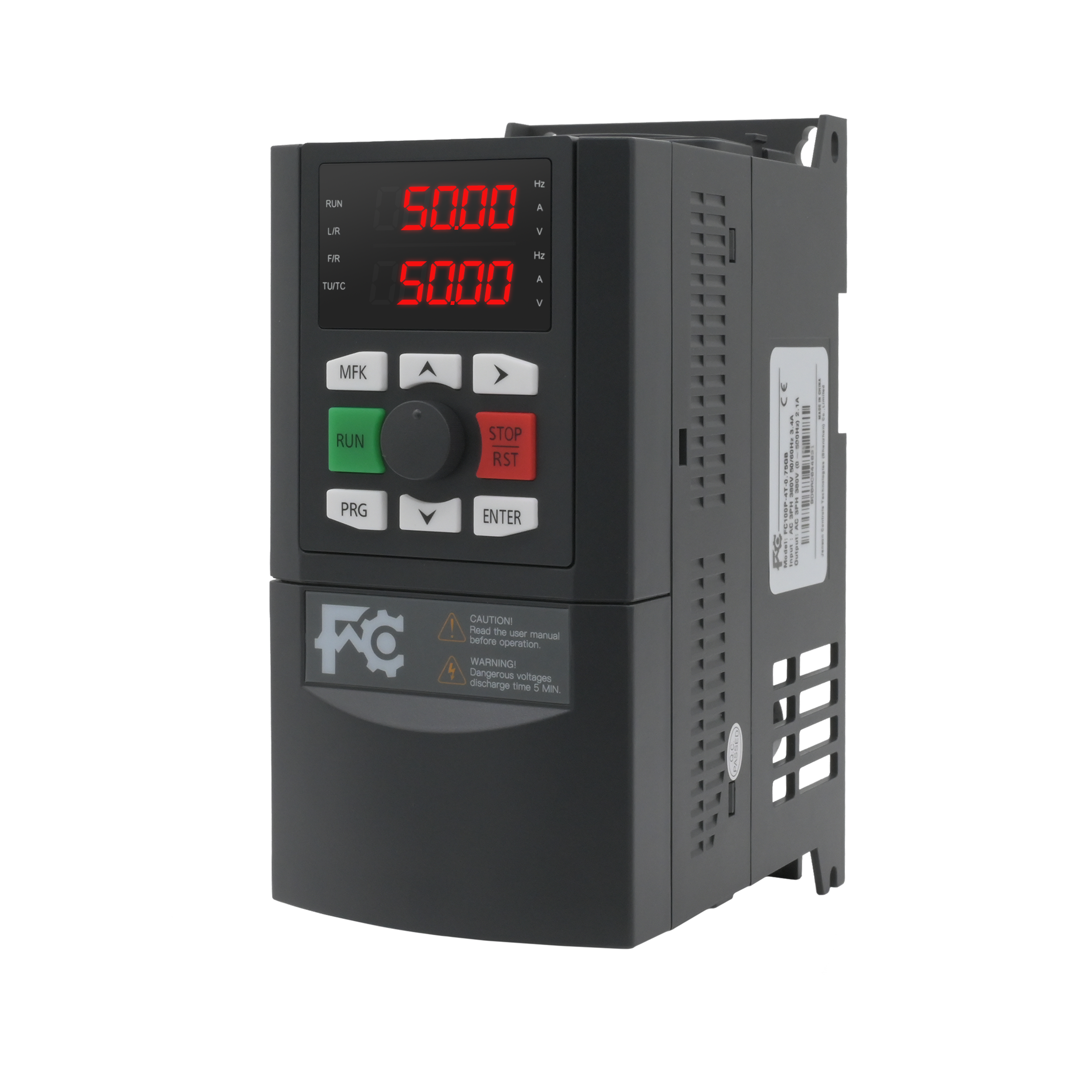

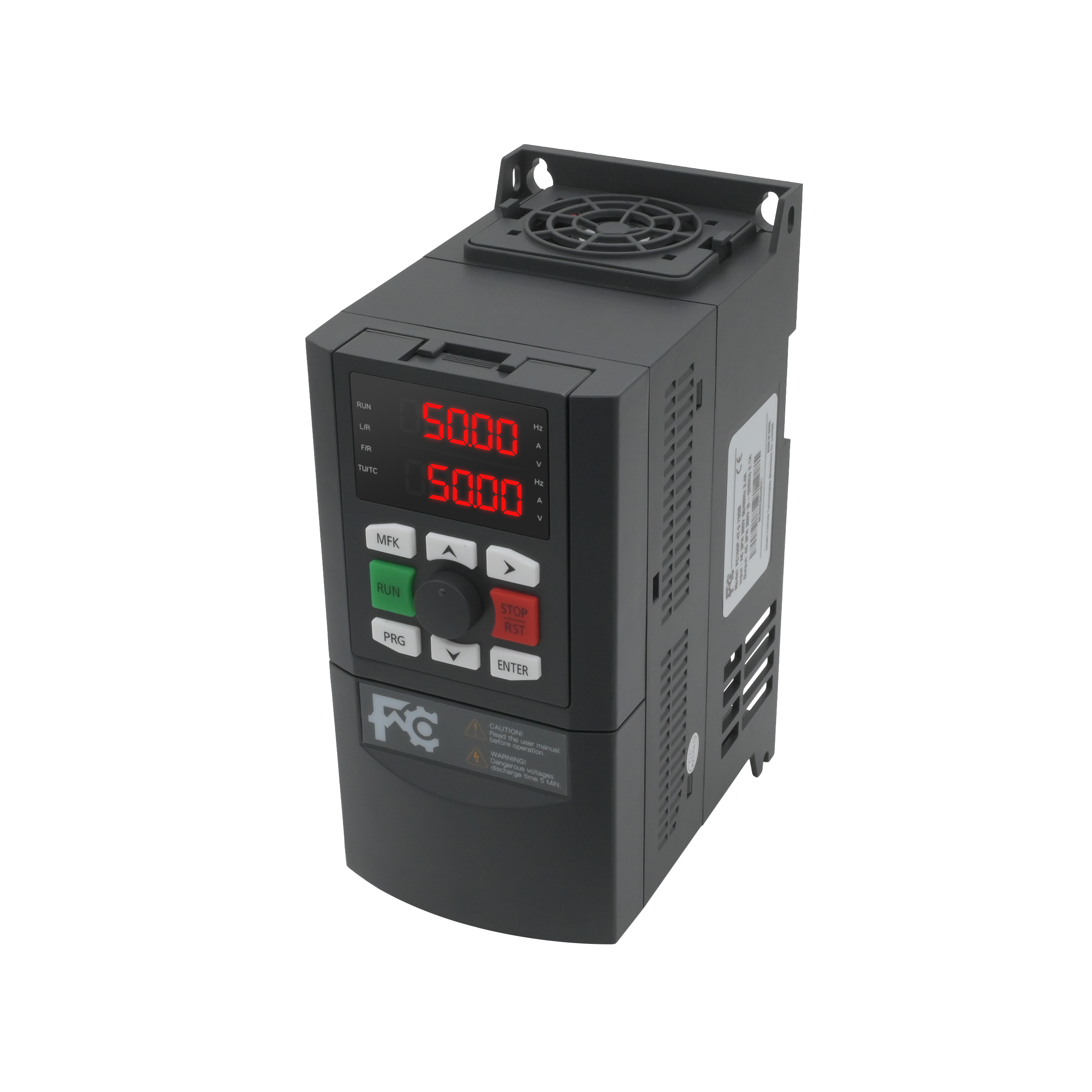

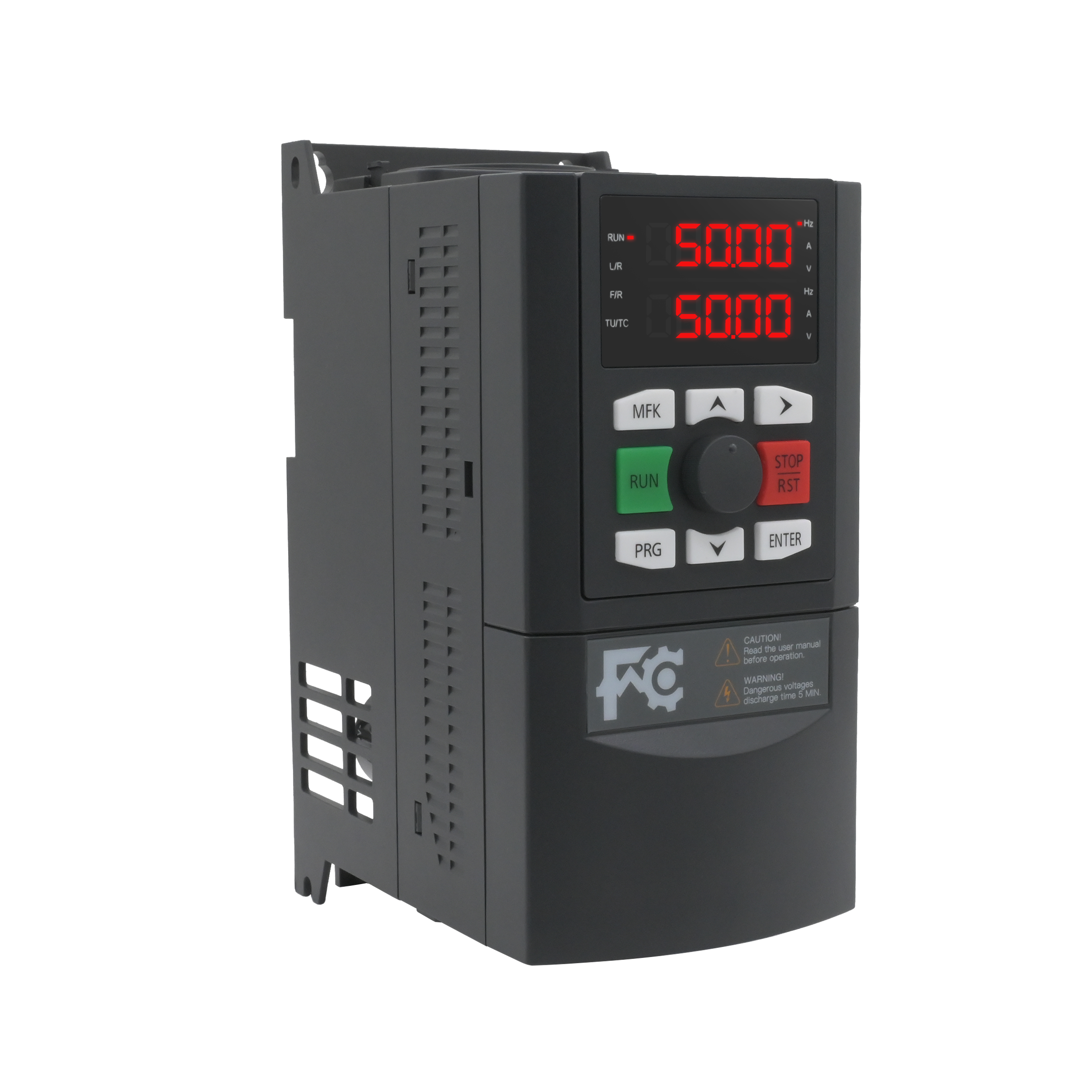

FC200
JANSON CONTROLS
Высокий стартовый крутящий момент: 150% при 0,5 Гц, сильная низкочастотная производительность.
Гибкий режим управления: улучшенное управление вектором, поддерживает управление вектором с открытым контуром и управление V/F, удовлетворяя потребности различных сценариев применения.
Вход широкого напряжения: 323-506 В, Супер перегрузка (150% -ная номинальная нагрузка в течение 1 минуты), адаптируемая к сложной среде энергосистемы.
Надежное оборудование: аппаратная платформа IGBT нового поколения оснащена независимой конструкцией воздушного отверстия для обеспечения долгосрочной стабильной работы.
Высокий коэффициент затрат на производительность: поддерживает постоянные синхронные двигатели с постоянными магнитами и асинхронные двигатели
Богатые функции: многофункциональные терминалы (5DI, 2DO, 2AI, 2AO, 2Relay), встроенный адаптивный модуль PID, поддерживают различные сценарии применения.
Многочисленные меры защиты: множественные механизмы защиты и гибкая обработка разломов обеспечивают безопасную и стабильную работу оборудования.
Компактная структура: компактная конструкция, операция разделения V/ F, автоматическая компенсация напряжения, для удовлетворения потребностей отрасли электроснабжения.
Расширенные функции: отслеживание скорости, улучшенная схема торможения, низкочастотная компенсация мертвой зоны, подавление колебаний и улучшенная стабильность работы.
Выбор продукта
| Пункт № | Адаптируемый мотор (кВт) | Входной ток (а) | Выходной ток (а) | Емкость скорости (KVA) | W (мм) | Хм ) | D (мм) | W1 (мм) | H1 (мм) | GW (кг) |
| 1 фазовый вход и 3 фазовый выход 220 В (-15% ~+15% допуск) | ||||||||||
| FC200-2S-0.4GB | 0.4 | 6.2 | 2.1 | 0.7 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-0.75GB | 0.75 | 8.2 | 4.0 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-1.5GB | 1.5 | 14.0 | 7.0 | 3.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-2.2GB | 2.2 | 23.0 | 9.6 | 4.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2S-4,0GB | 4 | 35 | 17 | 11 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2S-5,5 ГБ | 5.5 | 45 | 25 | 17 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2S-7.5GB | 7.5 | 75 | 32 | 21 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2S-11G (B) | 11 | 100 | 45 | 30 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2S-15G (B) | 15 | 130 | 60 | 39 | 260 | 440 | 240 | 220 | 472 | 20 |
| 3 фазовый вход и 3 фазовый выход 220 В (-15% ~+15% допуска) | ||||||||||
| FC200-2T-0.4GB | 0.4 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-0.75GB | 0.75 | 5.0 | 3.8 | 3.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-1.5GB | 1.5 | 5.8 | 5.1 | 4.0 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-2.2GB | 2.2 | 10.5 | 9.0 | 5.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-2T-4,0GB | 4 | 20.5 | 17.0 | 11.0 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-2T-5,5 ГБ | 5.5 | 26 | 25 | 17 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2T-7.5GB | 7.5 | 35 | 32 | 21 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-2T-11GB | 11 | 47 | 45 | 30 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC200-2T-15G (B) | 15 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2T-18.5G (B) | 18.5 | 77 | 75 | 57 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-2T-22G (B) | 22 | 92 | 90 | 69 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-2T-30G (B) | 30 | 113 | 110 | 72 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-2T-37G (B) | 37 | 156 | 152 | 114 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC200-2T-45G (B) | 45 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-2T-55G | 55 | 214 | 210 | 160 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-2T-75G | 75 | 307 | 304 | 231 | 400 | 780 | 350 | 320 | 756 | 75 |
| 3 фазовый вход и 3 фазовый выход 380 В (-15% ~+15% допуска) | ||||||||||
| FC200-4T-0,75 ГБ/1,5PB | 0,75/1,5 | 3.4/5 | 2.1/3,8 | 1,5/3 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-1,5 ГБ/2,2PB | 1,5/2,2 | 5/5.8 | 3.8/5.1 | 3/4 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-2.2GB/4,0PB | 2.2/4.0 | 5,8/10,5 | 5.1/9 | 4/5.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-4,0GB/5,5PB | 4/5,5 | 10,5/14,6 | 9/13 | 5.9/8.9 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC200-4T-5,5 ГБ/7,5PB | 5,5/7,5 | 14.6/19 | 13/17 | 8.9/11 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-4T-7.5GB/11PB | 7,5/11 | 19/28 | 17/25 | 11/16 | 102 | 202 | 162 | 90 | 189 | 3.0 |
| FC200-4T-11GB/15PB | 11/15 | 28/35 | 25/32 | 16/21 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-4T-15GB/18,5PB | 15/18,5 | 35/39 | 32/37 | 21/24 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC200-4T-18,5 ГБ/22PB | 18,5/22 | 39/47 | 37/45 | 24/30 | 165 | 297 | 206 | 147 | 279 | 6.0 |
| FC200-4T-22GB/30PB | 22/30 | 47/62 | 45/60 | 30/39 | 165 | 297 | 206 | 147 | 279 | 6.0 |
| FC200-4T-30G (b)/37p (b) | 30/47 | 62/77 | 60/75 | 39/49 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-4T-37G (B) | 37 | 77 | 75 | 57 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC200-4T-45G (B)/55p (b) | 45/55 | 92/113 | 90/110 | 59/72 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC200-4T-55G (B) | 55 | 113 | 110 | 72 | 260 | 440 | 240 | 220 | 472 | 22 |
| FC200-4T-55G (B)/75p (b) | 55/75 | 113/156 | 110/152 | 72/114 | 300 | 555 | 280 | 240 | 535 | 25 |
| FC200-4T-75G (b)/90p (b) | 75/90 | 156/180 | 152/173 | 114/134 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC200-4T-90G/110p | 90/110 | 180/214 | 176/210 | 134/160 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-4T-110G/132P | 110/132 | 214/256 | 210/253 | 160/192 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC200-4T-132G/160P | 132/160 | 256/307 | 253/304 | 192/231 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-160G/185P | 160/185 | 307/345 | 304/340 | 231/236 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-185G | 185 | 345.00 | 340.00 | 236.00 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC200-4T-200G/220p | 200/220 | 385/430 | 377/426 | 250/280 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC200-4T-200G/220P-K | 200/220 | 385/430 | 377/426 | 250/280 | 520 | 1120 | 355 | / | / | 104 |
| FC200-4T-220G/250p | 220/250 | 430/468 | 426/465 | 280/355 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC200-4T-220G/250P-K | 220/250 | 430/468 | 426/465 | 280/355 | 520 | 1120 | 355 | / | / | 104 |
| FC200-4T-250G/280P | 250/280 | 468/525 | 465/520 | 355/396 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC200-4T-250G/280P-K | 250/280 | 468/525 | 465/520 | 355/396 | 620 | 1280 | 370 | / | / | 133 |
| FC200-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC200-4T-280G/315P-K | 280/315 | 525/590 | 520/585 | 396/445 | 620 | 1280 | 370 | / | / | 133 |
| FC200-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC200-4T-315G/355P-K | 315/355 | 590/665 | 585/650 | 445/500 | 780 | 1690 | 394 | / | / | 250 |
| FC200-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC200-4T-355G/400P-K | 355/400 | 665/785 | 650/725 | 500/565 | 780 | 1690 | 394 | / | / | 250 |
| FC200-4T-400G/450p | 400/450 | 785/883 | 725/820 | 565/630 | 780 | 1350 | 394 | 620 | 1320 | 255 |
| FC200-4T-400G/450P-K | 400/450 | 785/883 | 725/820 | 565/630 | 780 | 1690 | 394 | / | / | 265 |
| FC200-4T-450G | 450 | 883.00 | 820.00 | 630.00 | 780 | 1350 | 394 | 620 | 1320 | 255 |
| FC200-4T-450G-K | 450 | 883.00 | 820.00 | 630.00 | 780 | 1690 | 394 | / | / | 265 |
| FC200-KBE | ||||||||||
Технический параметр
| Электрическая спецификация | |
| Входное напряжение | Однофазная/три этапа 200-240 В, три этапа 380-440 В колеблется не более ± 10%， скорость дисбаланса <3% |
| Входная частота | 50/60 Гц ± 5% |
| Выходное напряжение | 0 В ~ Входное напряжение |
| Выходная частота | Векторный контроль: 0 ～ 300 Гц |
| V/F управление ： 0 ～ 500 Гц | |
| Производительность | |
| Перегрузка емкости | Выходной ток с рейтингом 150% в течение 1 минуты, 180% -ной номинальный выходной ток в течение 2 секунд |
| Метод управления | Управление вектором с открытым контуром (SVC), V/F Control |
| Запустите метод настройки команды | Настройка панели работы 、 Настройка внешнего терминала 、 Настройка связи. |
| Метод настройки скорости | Цифровая настройка, аналоговая настройка/настройка импульса, настройка связи. |
| Разрешение настройки скорости | Цифровая настройка: 0,01 Гц, аналоговая настройка: 1% x максимальная частота |
| Точность управления скоростью | SVC: ± 0,5% |
| Диапазон управления скоростью | SVC ： 1: 100 |
| Ответ управления крутящим моментом | SVC ： <200 мс |
| Начальный крутящий момент | SVC ： 150% рейтинг крутящего момента/0,5 Гц |
| Специальная функция | |
| Программируемые терминалы ввода и вывода | Функция ввода и вывода может быть отредактирована |
| Функция регулировки PID PID | Модуль встроенного процесса PID |
| Простая функция ПЛК | Встроенный простой модуль PLC, который может реализовать выходные и многосегментные частоты |
| Функция текстиля колебания | Встроенный функциональный модуль частоты текстиля |
| Функция водоснабжения | Встроенное постоянное давление Параметр водоснабжения макрометр |
| Функция гравировки машины | Встроенная гравирующая машина высокочастотная параметр Макро |
| Режим огня | Встроенный набор параметров режима огня Европы |
| Защитная функция | |
| Переваленная стойла | Автоматическое управление напряжением шины, чтобы предотвратить перевозку перенапряжения |
| Автоматическое ограничение тока защиты | Выходной ток автоматически ограничен, чтобы предотвратить разломы с чрезмерным током |
| Перегрузка предварительной отмены и тревоги | Перегрузка до перерыва и защита |
| Защита от потери выхода | Автоматическое обнаружение и тревога вывода |
| Управление киосками с перенапряжением и переполнением | Автоматически ограничивать ток и напряжение во время работы, чтобы предотвратить частые переполох |
| Выходная защита от короткого до земли | Эффективная функция защиты для выходного короткого замыкания на землю |
| Выходная защита от фазовой фазы короткого замыкания | Выходная межфазная функция эффективной защиты с помощью межфазного замыкания |
| Ввод и вывод | |
| Внешний аналоговый источник питания | +10 В-Гнд |
| Внешний цифровой источник питания | 24 В-ком |
| Аналоговый вход | AI1 ： напряжение 0 ~ 10 В/0-20MA |
| AI2 ： напряжение 0 ~ 10 В/0-20MA | |
| Аналоговый выход | AO1 ： 0 ~ 10 В/0 ~ 20 мА (напряжение/ток необязательно) |
| AO2 ： 0 ~ 10 В/0 ~ 20 мА (напряжение/ток необязательно) | |
| Цифровой ввод | Di1－di5 (можно выбрать в качестве высокоскоростного импульсного сигнала) |
| Цифровой выход | FM 、 AO2 ， FM может быть выбран в качестве высокочастотного выхода импульсного сигнала |
| Реле вывод | TA/TB/TC ： Оценка контактов 250 Вак/3A или 30 В постоянного тока/1A |
| Modbus Communication | A+、 B- |
| Операционный дисплей | |
| Светодиодный дисплей | Установить частоту, выходную частоту, выходное напряжение, выходной ток, скорость двигателя, выходной крутящий момент, цифровые клеммы, параметры состояния, параметры меню программирования и коды разломов и т. Д. |
| Индикатор свет | 3 единичных индикатора, 4 индикатора статуса |
| Экологические характеристики | |
| Рабочая температура | -10 ~+40 ℃, максимальная температура составляет 50 ° C, изменение температуры воздуха составляет менее 0,5 ° C/мин, требуется 40,50 ℃. |
| Среда хранения температура | -40 ~+70 ℃ |
| Приложение | Внутренняя, свободная от прямого солнечного света, пыли, коррозионного газа, легковоспламеняющегося газа, нефтяного тумана, водяного пара, капающей воды или соли и т. Д. |
| Высота | Менее 1000 метров требуется занижение более 1000 метров |
| Влажность | Менее 95%RH, без конденсации |
| Вибрационное сопротивление | 3,5 м/с² при 2-9 Гц, 10 м/с² при 9-200 Гц (IEC60721-3-3) |
| Степень защиты | IP20 |
| Уровень загрязнения | Класс 2 (сухое, непроводящее загрязнение пыли) |
| Сертификация | |
| CE | Вся серия прошла сертификат CE |
