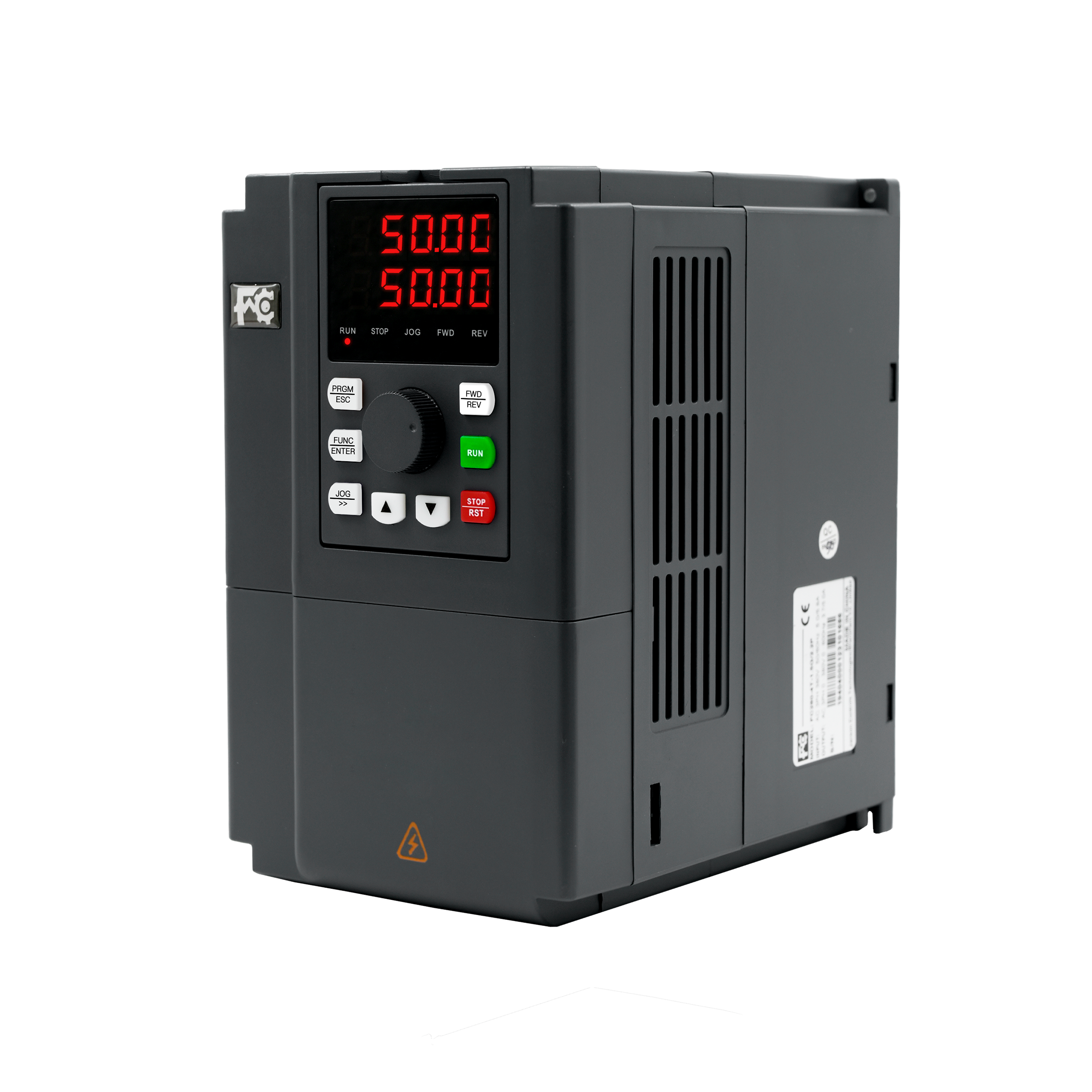

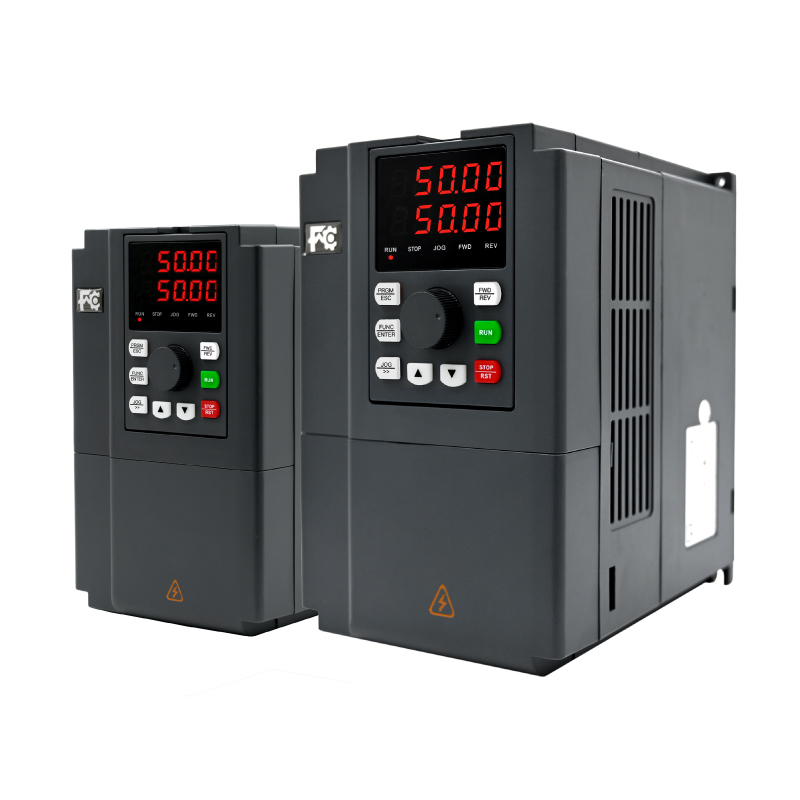

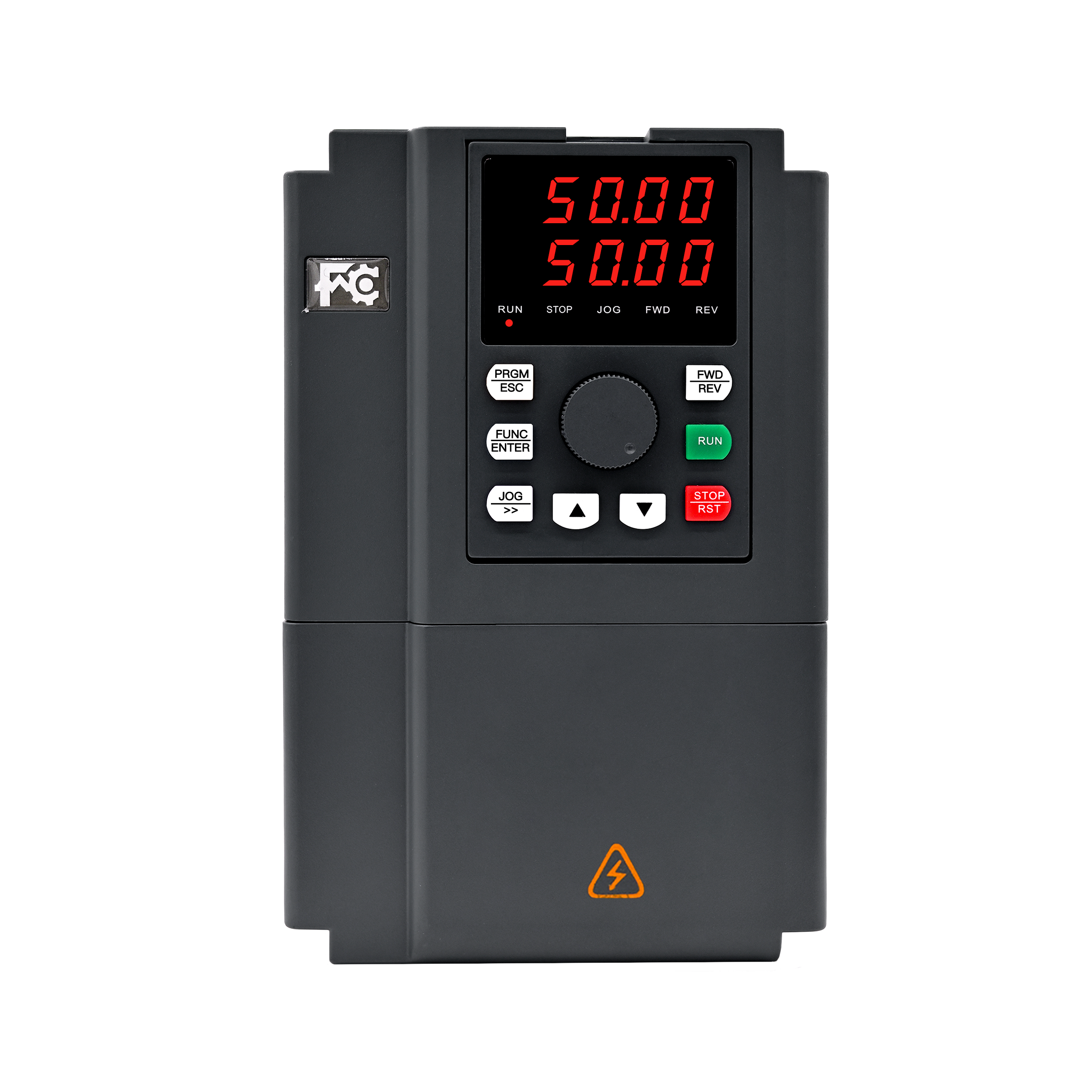

FC280
JANSON CONTROLS
Продукт Функция
трех режимов управления: управление V/F, управление вектором с открытым контуром и управление вектором с закрытым контуром для удовлетворения потребностей различных сценариев применения.
Высококачественная адаптация применения: подходит для высококлассных мест, таких как высокая точность, быстрый отклик, большой крутящий момент, большая инерция и потенциальная нагрузка.
Интеллектуальная функция регулировки: она выполняет функцию автоматической регулировки частоты носителей для обеспечения более стабильной и надежной работы; Функция автоматической регулировки напряжения эффективно решает задачу низкочастотных колебаний мощных двигателей
Smooth Start and Restart: с функциями отслеживания скорости и перезапуска он может реализовать плавное начало вращающихся двигателей и избежать воздействия.
Встроенный тормозный блок: от 0,75 кВт до 22 кВт встроенный тормозный блок, высокая производительность.
Ультра-низкая скорость и большой стартовый крутящий момент: под управлением вектора с замкнутым контуром крутящий момент 150% может быть выведен на нулевой скорости, достигая сверхнизкой скорости и большого стартового крутящего момента.
Многофункциональные и удобные: многофункциональные входные и выходные клеммы, многофункциональный аналоговый вход и выходные и серийные функции связи приносят пользователям много удобств.
Выбор продукта
| Пункт № | Адаптируемый мотор (кВт) | Входной ток (а) | Выходной ток (а) | Емкость скорости (KVA) | W (мм) | Хм ) | D (мм) | W1 (мм) | H1 (мм) | GW (кг) |
| 3 фазовый вход и 3 фазовый выход 380 В (-15% ~+15% допуска) | ||||||||||
| FC280-4T-0.75GB/1,5PB | 0,75/1,5 | 3.4/5.0 | 2.1/3,8 | 1,5/3.0 | 118 | 185 | 157 | 106 | 175 | 2.47 |
| FC280-4T-1,5 ГБ/2,2PB | 1,5/2,2 | 5,0/5,8 | 3.8/5.1 | 3.0/4.0 | 118 | 185 | 157 | 106 | 175 | 2.53 |
| FC280-4T-2.2GB/3,0PB | 2.2/3.0 | 5.8/8.0 | 5.1/6.8 | 4.0/4.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-3,0 ГБ/4,0PB | 3.0/4.0 | 8,0/10,5 | 6,8/9,0 | 4.9/5.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-4,0 ГБ/5,5PB | 4,0/5,5 | 10,5/14,6 | 9/13 | 5.9/8.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-5,5 ГБ/7,5PB | 5,5/7,5 | 14.6/20,5 | 13/17 | 8.9/11 | 160 | 247 | 177 | 148 | 235 | 4.6 |
| FC280-4T-7.5GB/11PB | 7,5/11 | 20,5/26 | 17/25 | 11/17 | 160 | 247 | 177 | 148 | 235 | 4.83 |
| FC280-4T-11GB/15PB | 11/15 | 26/35 | 25/32 | 17/21.0 | 160 | 247 | 177 | 148 | 235 | 5.18 |
| FC280-4T-15GB/18,5PB | 15/18,5 | 35/38,5 | 32/37 | 21/24.0 | 220 | 321 | 198 | 205 | 305 | 7.94 |
| FC280-4T-18,5 ГБ/22PB | 18,5/22 | 38,5/46,5 | 37/45 | 24/30.0 | 220 | 321 | 198 | 205 | 305 | 8.80 |
| FC280-4T-22GB/30PB | 22/30 | 46,5/62 | 45/60 | 30/40.0 | 220 | 321 | 198 | 205 | 305 | 8.91 |
| FC280-4T-30G/37P (B) | 30/37 | 62/76 | 60/75 | 40/57.0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-37G/45p (b) | 37/45 | 76/92 | 75/91 | 57/69,0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-45G/55p (b) | 45/55 | 92/113 | 91.0/112 | 69/85,0 | 300 | 492 | 236 | 266 | 473 | 19.5 |
| FC280-4T-55G/75P (B) | 55/75 | 113/157 | 112/150 | 85/114 | 300 | 492 | 236 | 266 | 473 | 19.8 |
| FC280-4T-75G/90p (B) | 75/90 | 157/180 | 150/176 | 114/134 | 320 | 555 | 230 | 230 | 536 | 26.5 |
| FC280-4T-90G/110p (B) | 90/110 | 180/214 | 176/210 | 134/160 | 410 | 634 | 240 | 320 | 611 | 48.3 |
| FC280-4T-110G/132P (B) | 110/132 | 214/256 | 210/253 | 160/192 | 410 | 634 | 240 | 320 | 611 | 49 |
| FC280-4T-132G/160p | 132/160 | 256/307 | 253/304 | 192/231 | 475 | 692 | 347 | 320 | 669 | 72.4 |
| FC280-4T-160G/185P | 160/185 | 307/340 | 304/330 | 231/236 | 475 | 692 | 347 | 320 | 669 | 73.5 |
| FC280-4T-185G/200P | 185/200 | 340/385 | 330/377 | 236/250 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-200G/220p | 200/220 | 385/430 | 377/426 | 250/280 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-220G/250p | 220/250 | 430/468 | 426/465 | 280/355 | 490 | 810 | 370 | 360 | 785 | 93.5 |
| FC280-4T-250G/280p | 250/280 | 468/525 | 465/520 | 355/396 | 490 | 1110 | 370 | 360 | 1085 | 126 |
| FC280-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 650 | 1190 | 370 | 520 | 1159 | 164 |
| FC280-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 650 | 1190 | 370 | 520 | 1159 | 165 |
| FC280-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 650 | 1190 | 370 | 520 | 1159 | 166 |
| FC280-4T-400G/450p | 400/450 | 785/883 | 725/820 | 565/630 | 650 | 1190 | 370 | 520 | 1159 | 167 |
Технический параметр
| Вход питания | |
| Входное напряжение | 1AC 220V ± 15%, 3AC 220V ± 15%, 3AC 380V ± 15%. |
| Входная частота | 47 ～ 63 Гц |
| Коэффициент мощности | ≥95% |
| Производительность управления | |
| Режим управления | V/F Control, не-PG-векторный контроль (SVC) ， управление вектором PG (FVC). |
| V/F управление | Линия, множественная точка, квадратная V/F -кривая, V/F разделение. |
| Операционный командный режим | Управление клавиатурой, контроль терминалов, последовательное коммуникационное управление. |
| Справочный источник частоты | Цифровая, аналоговая, импульсная частота, последовательная связь, многоэтажная скорость, простой ПЛК и ПИД комбинатона мультимодов и различных режимов могут быть переключены. |
| Перегрузка емкости | G Тип: 150%. Оцените Current 60S, 180%. Оцените Current 3S. |
| Тип P: 120%. Оцените ток 60 с, 150%. | |
| Начать крутящий момент | G тип: 0,5 Гц/150%(SVC), 0 Гц/180%(FVC). |
| Тип P: 0,5 Гц/100% | |
| Диапазон регулировки скорости | 1: 100 (SVC) 1: 1000 (FVC) |
| Точность управления скоростью | ± 0,5%(SVC) ± 0,02%(FVC) |
| Частота носителей | От 0,5 до 16,0 кГц; автоматически регулировать частоту носителей в соответствии с характеристиками нагрузки |
| Частотное разрешение | Цифровая настройка: 0,01 Гц. Настройка анолога: максимальная частота x 0,00025 |
| Ускорение крутящего момента | Автоматическое повышение крутящего момента; ручное увеличение крутящего момента 0,1 ~ 30% |
| Режим ускорения и замедления | Линия или S-кривая, 4 типа времени ускорения/замедления с диапазоном 0,0 ~ 6500,0 с. |
| DC тормоз | Поддерживает запуск и остановку тормоза постоянного тока |
| Контроль бега | Диапазон частот бега: 0,0 Гц ~ 50,00 Гц; jog acc/dec Время: 0 ~ 6500.0s |
| Простая работа PLC & Multi Step Speed | Встроенный терминал PLC O RControl, может быть установлена скорость 1 ~ 6 шагов. |
| Встроенный пид | Встроенное управление PID, чтобы легко реализовать управление контуром закрытия для параметров процесса (например, давление, температура, поток и т. Д. |
| Автоматическое регулирование напряжения (AVR) | Автоматически поддерживает постоянное выходное напряжение при изменении напряжения электрической сетки |
| Общий автобус DC | Общая функция шины постоянного тока: Multipl Einverters может использовать общую шину DC |
| Траверс контроль | Функция управления траверсом: контроль частоты частоты треугольного импульса |
| Управление фиксированной длиной | Настройка управления длиной |
| Управление временем | Настройка времени ： 0 ~ 6500 мин |
| Главный контроль | |
| Входные клеммы | 6 программируемых цифровых входов, его можно расширить до 4 цифровых входов, один из которых поддерживает высокоскоростный импульсный вход; 1 аналоговый вход volatge 0 ~ 10 В постоянного тока; 2 volatge вход 0 ~ 10 В постоянного тока или вход тока 0 ~ 20 мА. |
| Выходные терминалы | 1 открытый вывод коллектора, он может быть смягчен до 1 высокоскоростного выхода импульса; 2 выходы реле; 2 Аналоговый выход: выходной выход 0 ~ 10 В постоянного тока или вывод тока 0 ~ 20 мА. |
| Интерфейс человеческой машины | |
| Светодиодный дисплей | Может отображать настройку частоты, выходной частоты, выходного напряжения, выходного тока и т. Д. |
| Enviorment & ProtectionClass | |
| Защитный класс | IP20 |
| Влажность и температура | 90%RH или меньше (без конденсации), -10 ℃～ +40 ℃ .Inverter будет снижен, если температура амбиена превысит 40 ℃. |
| Вибрация | До 20 Гц 9,8 м/с (1 г), более 20 Гц 5,88 м/с (0,6 г). |
| Хранить окружающую среду | ≤1000 м, в помещении (без коррозионного газа и жидкости). |
| Хранить температуру | -20 ℃～ 60 ℃ |
| Режим охлаждения | Принудительное воздушное охлаждение |
