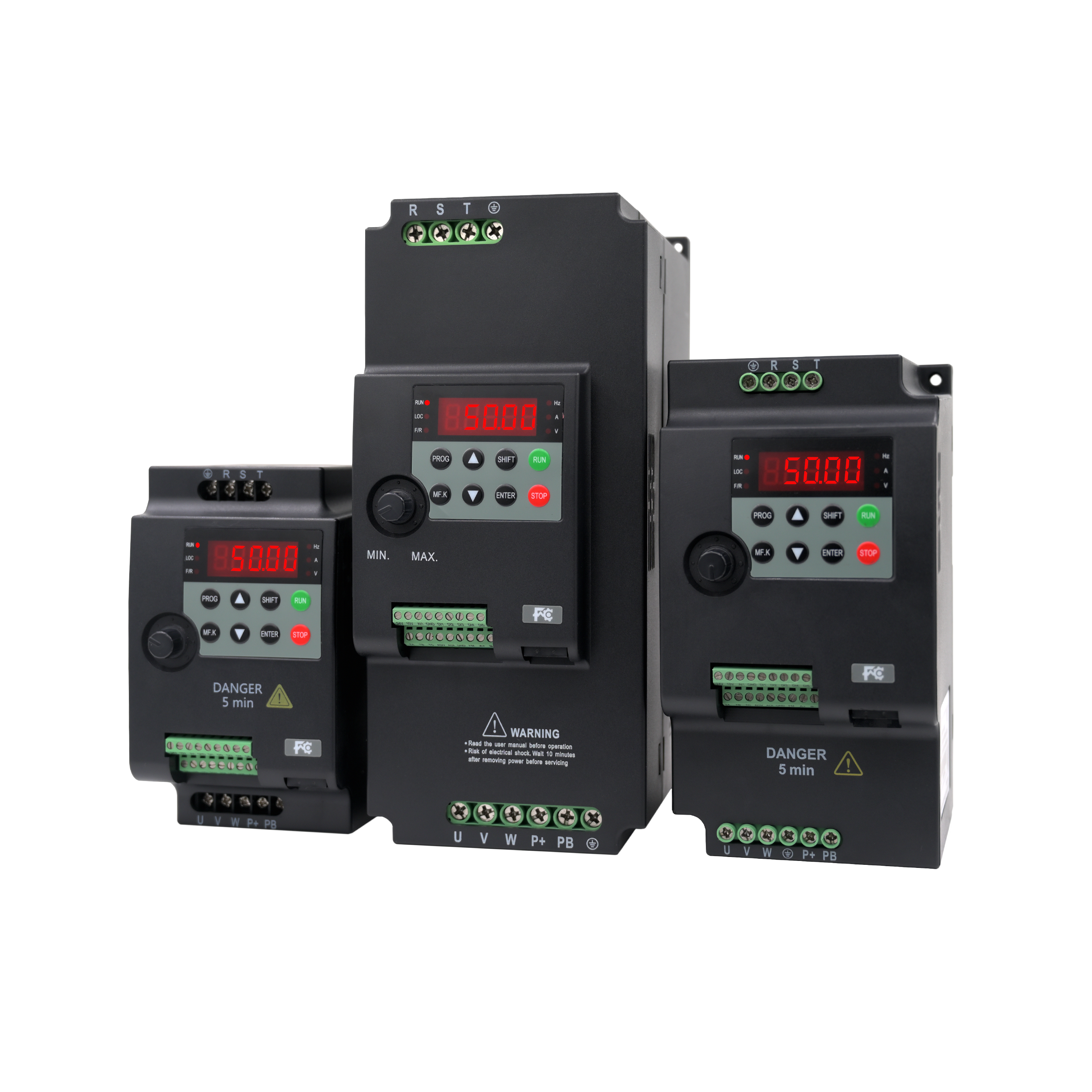

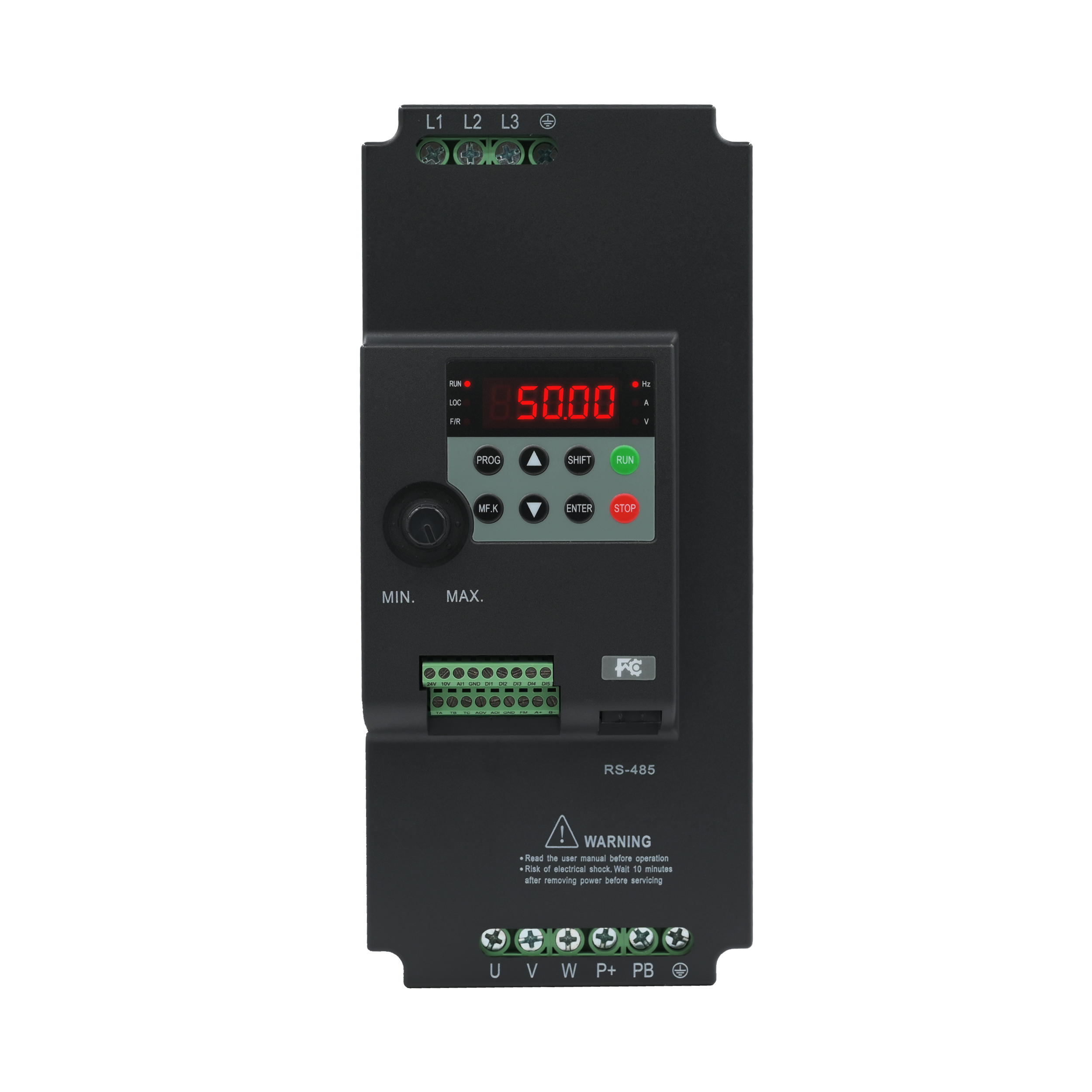

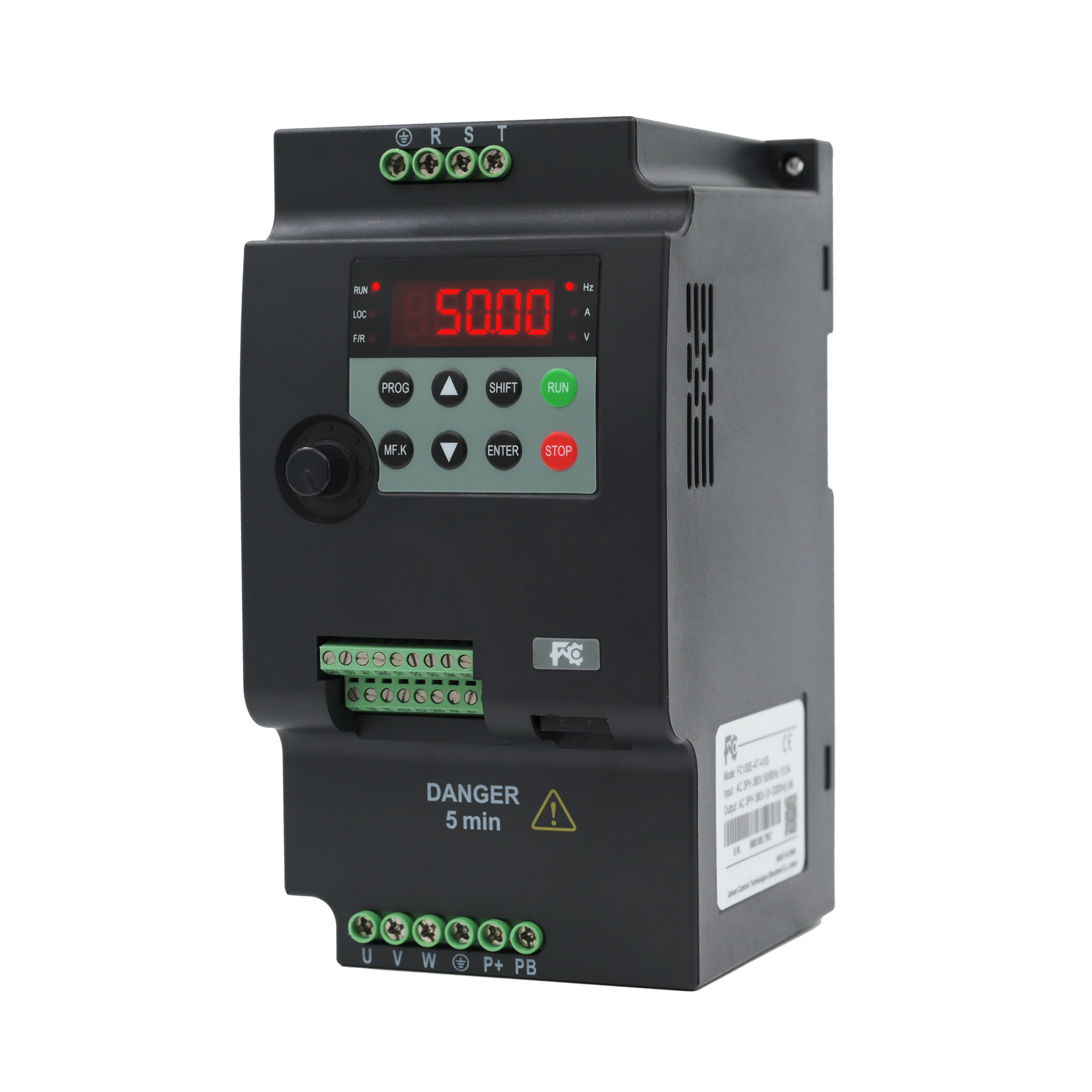

FC100E
JANSON CONTROLS
Гибкий режим управления: поддерживает управление вектором с открытым контуром и управление V/F для удовлетворения потребностей различных сценариев применения.
Управление высокой устойчивости: в векторном режиме открытой петли точность управления достигает ± 0,5%, обеспечивая точную работу.
Супер перегруженная емкость: выходной ток с рейтингом 150% может длиться 1 минуту, выходной ток с рейтингом 180% может длиться 2 секунды, что обеспечивает надежность оборудования.
Комплексный механизм защиты: с защитой от перенапряжения, автоматической защитой предела тока, защитой от потери выходной фазы и другими механизмами защиты.
Точный контроль: встроенная функция PID, подходящая для сцен, которые требуют точного управления, повышая точность управления. Simple PLC может достичь времени и многочастотного выхода, улучшая уровень автоматизации.
Функции, специфичные для отрасли: встроенный модуль функциональной частоты текстильного свинга, специально разработанный для текстильной промышленности, для повышения гибкости процесса.
Интерфейс связи: стандартный интерфейс связи RS485, поддерживает связь Modbus RTU и реализует настройку дистанционного управления и параметров.
Выбор продукта
| Пункт № | Адаптируемый мотор (кВт) | Входной ток (а) | Выходной ток (а) | Емкость скорости (KVA) | W (мм) | H (мм) | D (мм) | W1 (мм) | H1 (мм) | Гром (кг) |
| 1 фазовый вход и 3 фазовый выход 220 В (-15% ~+15% допуск) | ||||||||||
| FC100E-2S-0.4G | 0.4 | 6.5 | 2.1 | 0.7 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S-0.75G | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100E-2S-1.5G | 1.5 | 14 | 7 | 3 | ||||||
| FC100E-2S-2.2G | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100E-2S-4,0G | 4 | 39 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-2S-5,5G | 5.5 | 60 | 25 | 8.5 | ||||||
| 3 фазовый вход и 3 фазовый выход 220 В (-15% ~+15% допуска) | ||||||||||
| FC100E-2T-4,0G | 4 | 19 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3 |
| FC100E-2T-5,5G | 5.5 | 28 | 25 | 8.5 | ||||||
| FC100E-2T-7.5G | 7.5 | 35 | 30 | 11 | ||||||
| 3 фазовый вход и 3 фазовый выход 380 В (-15% ~+15% допуска) | ||||||||||
| FC100E-4T-0.75G | 0.75 | 3.4 | 2.1 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-4T-1.5G | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100E-4T-2.2G | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100E-4T-4,0G | 4 | 10.5 | 9 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-4T-5,5G | 5.5 | 14.6 | 13 | 8.9 | ||||||
| FC100E-4T-7.5G | 7.5 | 19 | 17 | 11 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-4T-11G | 11 | 28 | 25 | 16 | ||||||
| FC100E-4T-15G | 15 | 35 | 32 | 21 | ||||||
| 1 фазовый вход 220 В и 3 фазы выходной 380 В (-15% ~+15% допуска) | ||||||||||
| FC100E-2S4T-0.75G | 0.75 | 7.5 | 2.5 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S4T-1.5G | 1.5 | 11 | 3.7 | 3 | ||||||
| FC100E-2S4T-2.2G | 2.2 | 15 | 5 | 4 | ||||||
| FC100E-2S4T-4,0G | 4 | 26 | 8.5 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-2S4T-5,5G | 5.5 | 39 | 13 | 8.9 | ||||||
| Электрическая спецификация | |
| Входное напряжение | Однофазная/три этапа 200-240 В, три фазы 380-440V |
| Колебаться не более ± 10%， скорость дисбаланса <3% | |
| Входная частота | 50/60 Гц ± 5% |
| Выходное напряжение | 0v－input напряжение |
| Выходная частота | Векторный контроль: 0 ～ 300 Гц |
| V/F управление: 0 ～ 3200 Гц | |
| Производительность | |
| Перегрузка емкости | Выходной ток с рейтингом 150% в течение 1 минуты, 180% -ной номинальный выходной ток в течение 2 секунд |
| Метод управления | Управление вектором с открытым контуром (SVC), V/F Control |
| Запустите метод настройки команды | Настройка панели работы 、 Настройка внешнего терминала 、 Настройка связи |
| Метод настройки скорости | Цифровая настройка, аналоговая настройка/настройка импульса, настройка связи |
| Разрешение настройки скорости | Цифровая настройка: 0,01 Гц, аналоговая настройка: 1% x максимальная частота |
| Точность управления скоростью | SVC: ± 0,5% |
| Диапазон управления скоростью | SVC ： 1: 100 |
| Ответ управления крутящим моментом | SVC ： <200 мс |
| Начальный крутящий момент | SVC ： 150% рейтинг крутящего момента/0,5 Гц |
| Специальная функция | |
| Программируемые терминалы ввода и вывода | Функция ввода и вывода может быть отредактирована |
| Функция регулировки PID PID | Модуль встроенного процесса PID |
| Простая функция ПЛК | Встроенный простой модуль PLC, который может реализовать выходные и многосегментные частоты |
| Функция текстиля колебания | Встроенный функциональный модуль частоты текстиля |
| Защитная функция | |
| Переваленная стойла | Автоматическое управление напряжением шины, чтобы предотвратить перевозку перенапряжения |
| Автоматическое ограничение тока защиты | Выходной ток автоматически ограничен, чтобы предотвратить разломы с чрезмерным током |
| Перегрузка предварительной отмены и тревоги | Перегрузка до перерыва и защита |
| Защита от потери выхода | Автоматическое обнаружение и тревога вывода |
| Управление киосками с перенапряжением и переполнением | Автоматически ограничивать ток и напряжение во время работы, чтобы предотвратить частые переполох |
| Выходная защита от короткого до земли | Эффективная функция защиты для выходного короткого замыкания на землю |
| Выходная защита от фазовой фазы короткого замыкания | Выходная межфазная функция эффективной защиты с помощью межфазного замыкания |
| Ввод и вывод | |
| Внешний аналоговый источник питания | +10 В ， грузоподъемность 100 мА |
| Внешний цифровой источник питания | +24 В ， нагрузка емкость 200 мА |
| Аналоговый вход | AI1 ： напряжение 0－10V/0-20MA |
| Аналоговый выход напряжения | AOV ： 0－10 В. |
| Выход аналогового тока | AOI ： 0－20MA |
| Цифровой ввод | Di1－di5 (Di5 может быть выбран в качестве высокоскоростного импульсного сигнала) |
| Цифровой выход | FM: FM может быть выбрана в качестве высокочастотного импульсного сигнала |
| Реле вывод | TA/TB/TC ： Оценка контактов 250 Вак/3A или 30 В постоянного тока/1A |
| Modbus Communication | A+、 B- |
| Операционный дисплей | |
| Светодиодный дисплей | Установить частоту, выходную частоту, выходное напряжение, выходной ток, скорость двигателя, выходной крутящий момент, цифровые клеммы, параметры состояния, параметры меню программирования, коды разломов и т. Д. |
| Индикатор свет | 3 индикаторы единиц, 3 индикатора статуса |
| Экологические характеристики | |
| Рабочая температура | -10－+40 ℃, максимальная температура составляет 50 ° C, изменение температуры воздуха составляет менее 0,5 ° C/мин, требуется 40,50 ℃. |
| Среда хранения температура | -40－+70 ℃ |
| Приложение | Внутренняя, свободная от прямого солнечного света, пыли, коррозионного газа, легковоспламеняющегося газа, нефтяного тумана, водяного пара, капающей воды или соли и т. Д. |
| Высота | Менее 1000 метров требуется занижение более 1000 метров |
| Влажность | Менее 95%RH, без конденсации |
| Вибрационное сопротивление | 3,5 м/с² при 2 ~ 9 Гц, 10 м/с² при 9 ~ 200 Гц (IEC60721-3-3) |
| Степень защиты | IP20 |
| Уровень загрязнения | Класс 2 (сухое, непроводящее загрязнение пыли) |
| Сертификация | |
| CE | Вся серия прошла сертификат CE |
| Дополнительные аксессуары | |

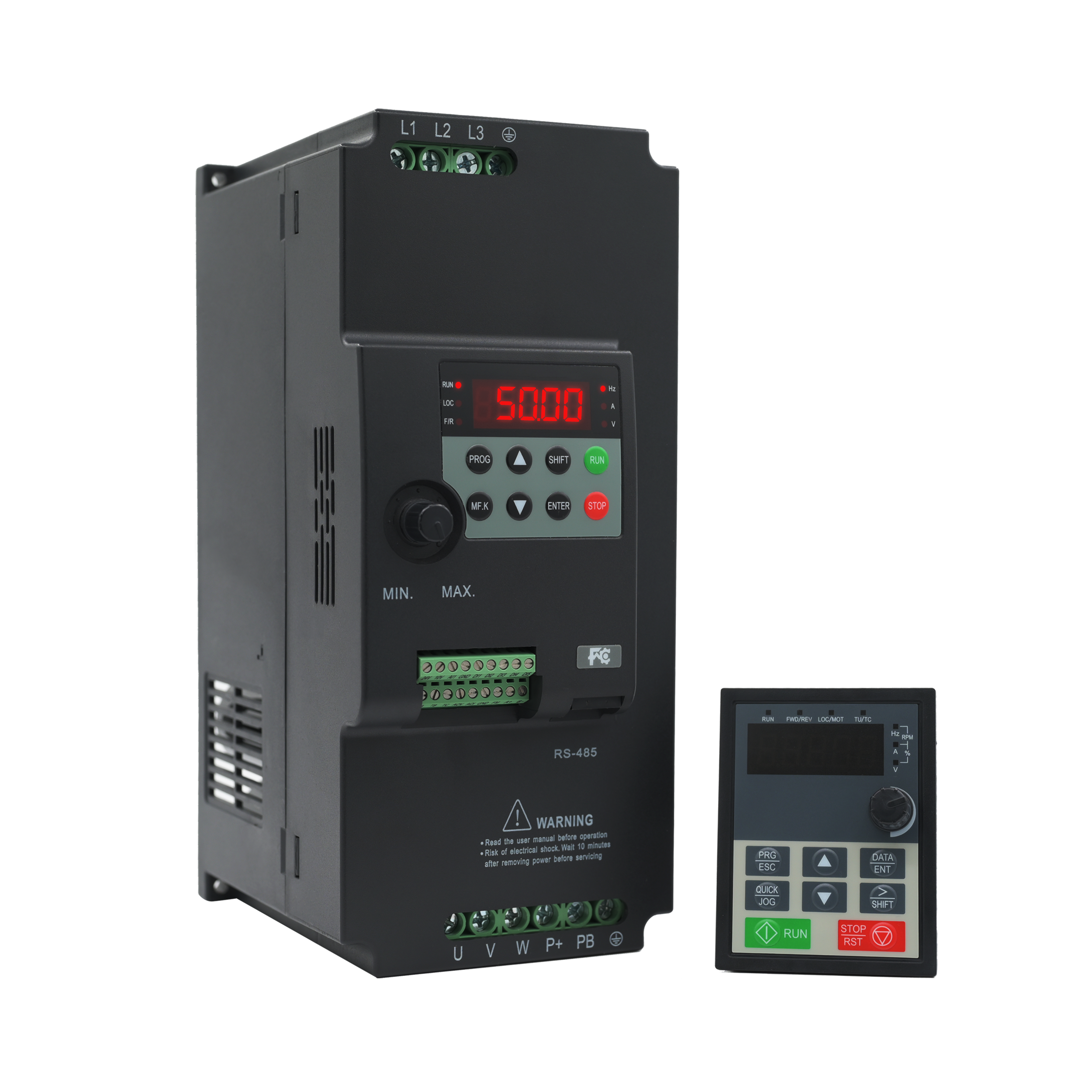

| Клавиатура | Вся серия поддерживает внешнюю клавиатуру через стандартный сетевой кабель |
