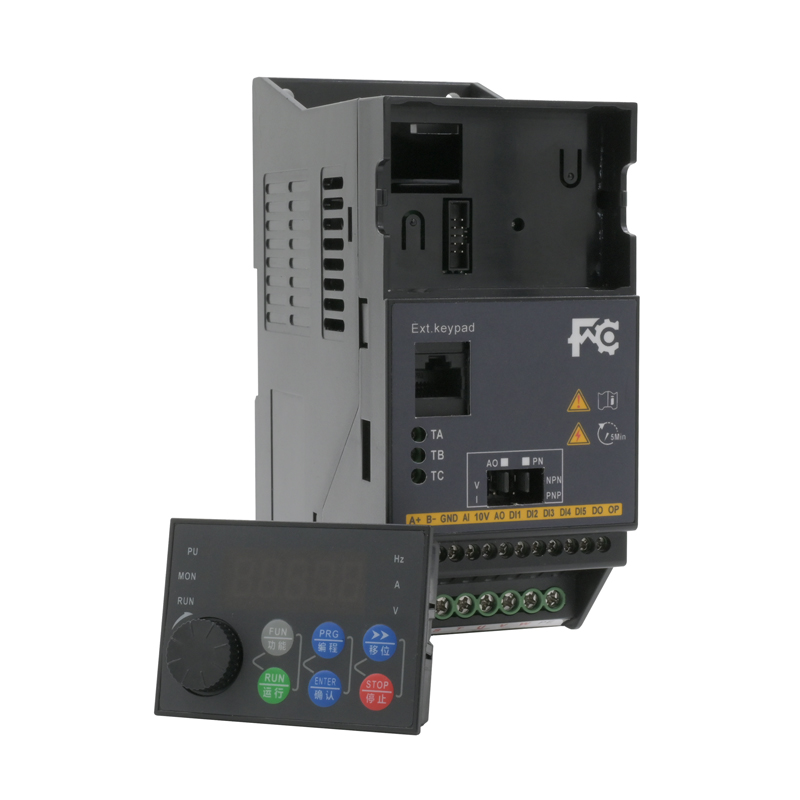

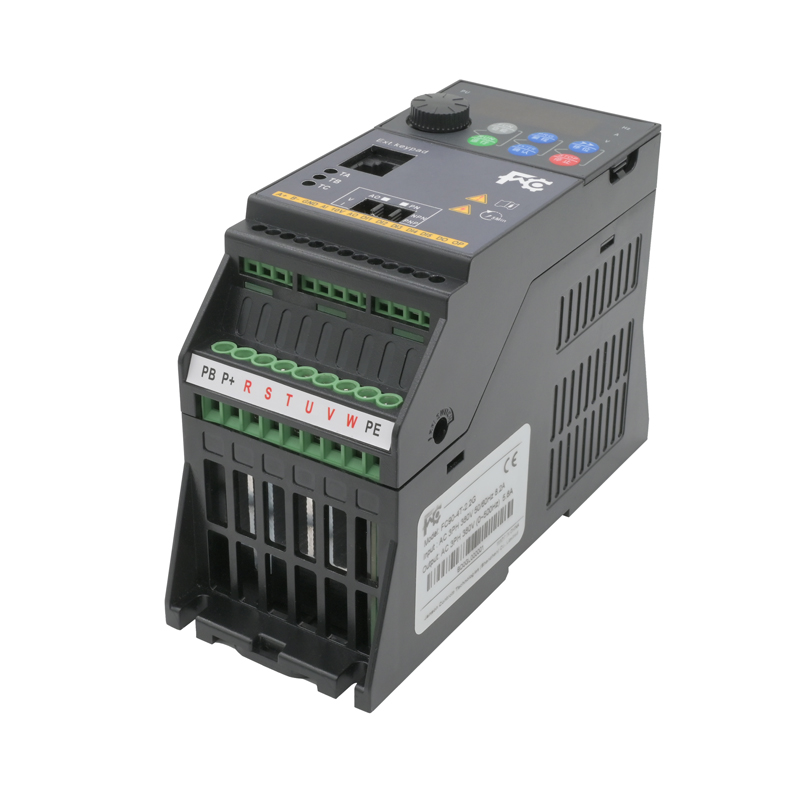

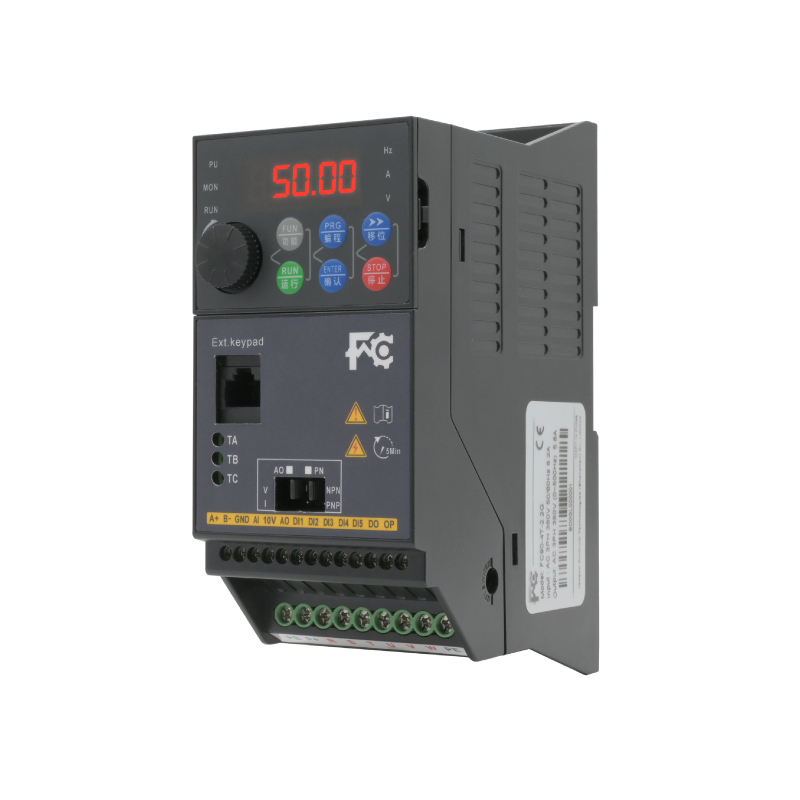

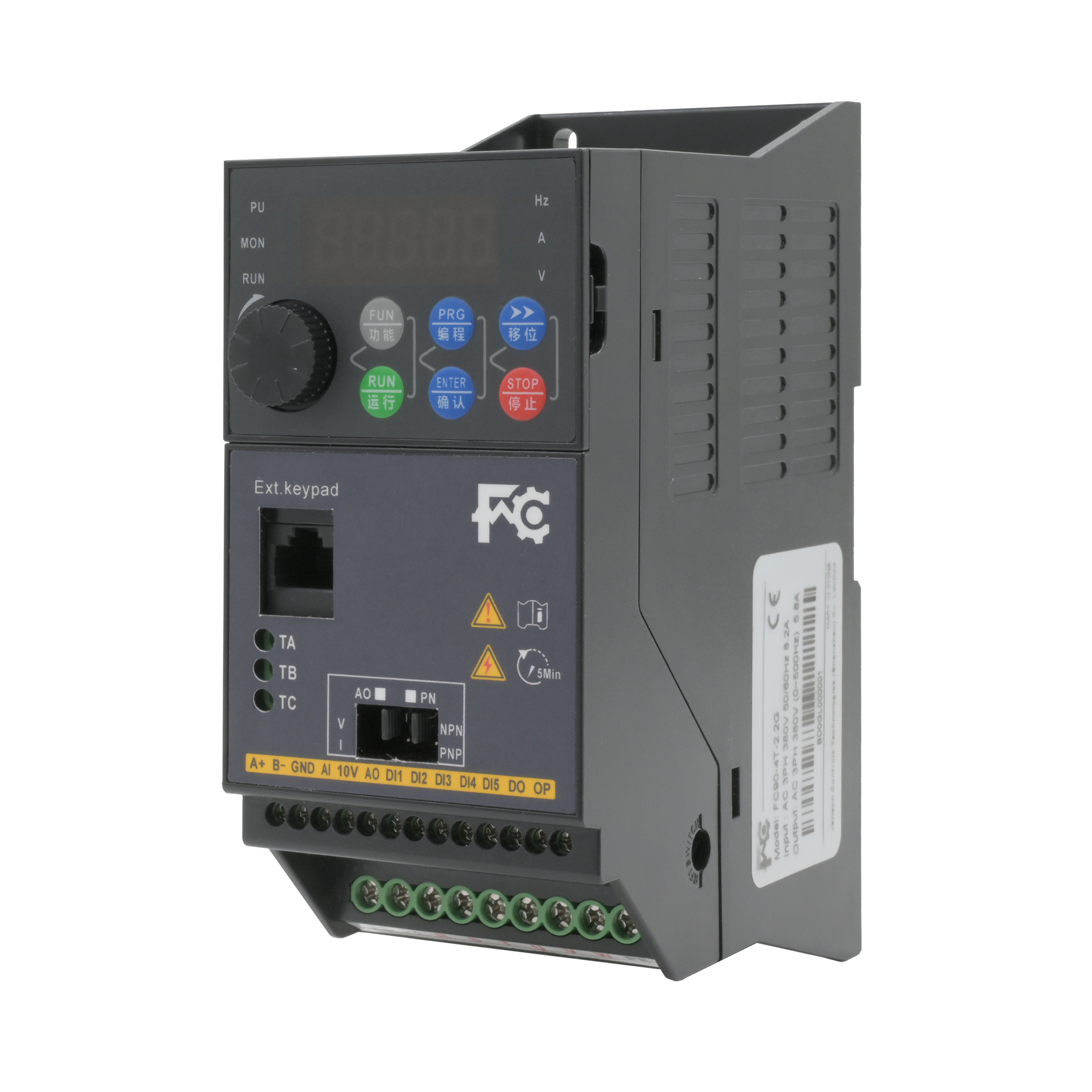

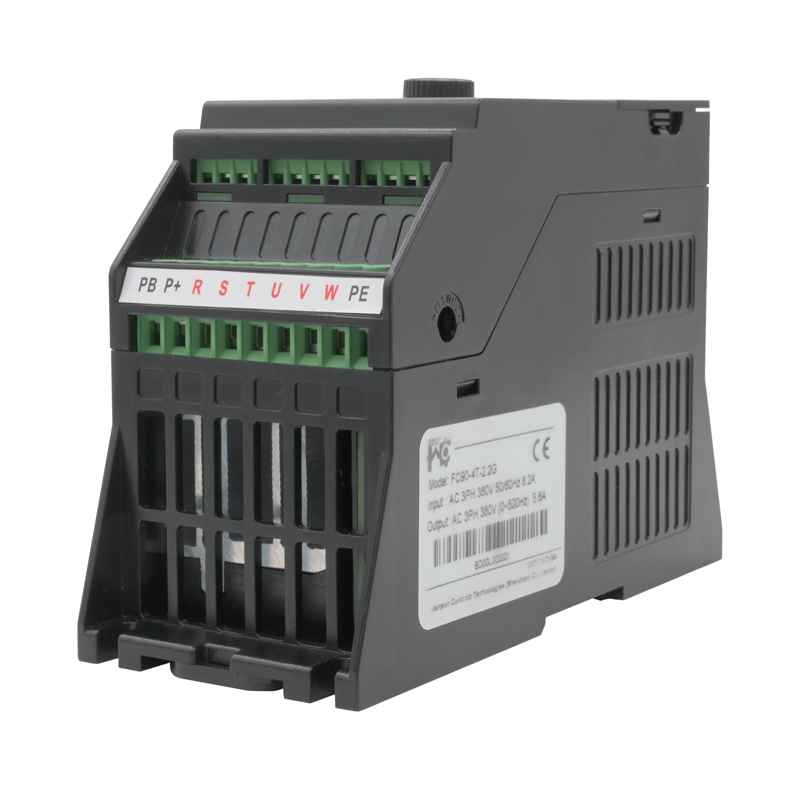

FC90
JANSON CONTROLS
Различные режимы управления: поддержка управления V/F, с 3-точечной настройкой кривой V/F и функциями управления разделением V/F. Поддержка клавиатуры, терминала, управления связи, гибкой настройки частоты.
Богатый в функциях: поддерживает многоскоростное управление, оснащено функцией торможения постоянного тока, чтобы обеспечить быстрое выключение. Предоставляет функцию частоты текстильной переменной частоты, простую программу ПЛК, два набора параметров параметров двигателя для удовлетворения потребностей автоматизации.
Международная сертификация: сертификат CE, в соответствии с международными стандартами, обеспечивая надежность и безопасность продукции.
Многочисленные функции защиты и управляющие интерфейсы: с несколькими функциями защиты от разломов и светодиодным дисплеем он обеспечивает 5 Di, 1 DO, 1 AI, 1 AO, 1 управление реле и богатые интерфейсы.
Интеллектуальное регулирование и защита: встроенный модуль регулирования PID, поддержка связи Modbus RS485, реализовать дистанционное управление. С автоматическим повышением крутящего момента и автоматическим функциям компенсации скольжения он обеспечивает сильный крутящий момент на низкой частоте и не будет отключаться, даже если нагрузка внезапно добавлена.
| Пункт № | Адаптируемый мотор (кВт) | Входной ток (а) | Выходной ток (а) | Емкость скорости (KVA) | W (мм) | Хм ) | D (мм) | W1 (мм) | H1 (мм) | GW (кг) |
| 3 фазовый вход и 3 фазовый выход 380 В (-15% ~+15% допуска) | ||||||||||
| FC90-2S-0.4G | 0.4 | 7 | 2.8 | 1.1 | 68 | 164 | 111 | 53 | 151 | 1 |
| FC90-2S-0.75G | 0.75 | 13 | 5 | 2 | ||||||
| FC90-2S-1.5G | 1.5 | 20 | 8 | 3 | ||||||
| FC90-2S-2.2G | 2.2 | 24 | 11 | 4.3 | 89 | 217 | 146 | 64 | 206 | 2.5 |
| 3 фазовый вход и 3 фазовый выход 380 В (-15% ~+15% допуска) | ||||||||||
| FC90-4T-0.75G | 0.75 | 3.5 | 2.5 | 1.8 | 68 | 164 | 111 | 53 | 151 | 1 |
| FC90-4T-1.5G | 1.5 | 5.8 | 4.2 | 3.0 | ||||||
| FC90-4T-2.2G | 2.2 | 8.2 | 5.8 | 3.7 | ||||||
| FC90-4T-4,0G | 4 | 13 | 9.5 | 6.5 | 89 | 217 | 146 | 64 | 206 | 2.5 |
| FC90-4T-5,5 г | 5.5 | 14.6 | 13 | 8.5 | ||||||
| Электрическая спецификация | |
| Входное напряжение | Однофазная/три этапа 200 ~ 240 В, три этапа 380 ~ 440 В колеблется ，не более ± 10% . |
| Входная частота | 50/60 Гц ± 5% |
| Выходное напряжение | 0 В ~ Входное напряжение |
| Выходная частота | V/F управление : 0 ~ 300 Гц |
| Производительность | |
| Перегрузка емкости | Выходной ток с рейтингом 150% в течение 1 минуты, 180% -ной номинальный выходной ток в течение 2 секунд |
| Метод управления | V/F управление |
| Запустите метод настройки команды | Настройка панели операции , настройка внешнего терминала, настройка связи. |
| Метод настройки скорости | Цифровая настройка, аналоговая настройка, настройка связи. |
| Разрешение настройки скорости | Цифровая настройка: 0,01 Гц, аналоговая настройка: 1% × максимальная частота. |
| Специальная функция | |
| Программируемые терминалы ввода и вывода | Функция ввода и вывода может быть отредактирована |
| Функция регулировки PID PID | Модуль встроенного процесса PID |
| Простая функция ПЛК | Встроенный простой модуль PLC, который может реализовать выходные и многосегментные частоты . |
| Функция текстиля колебания | Встроенный функциональный модуль частоты текстиля |
| Параметры моторной группы | Два набора параметров двигателя ( параметр 1 и параметр двигателя 2), переключайте между ними по желанию |
| Защитная функция | |
| Автоматическое ограничение тока защиты | Выходной ток автоматически ограничен, чтобы предотвратить разломы с чрезмерным током |
| Перегрузка предварительной отмены и тревоги | Перегрузка до перерыва и защита |
| Защита от потери выхода | Автоматическое обнаружение и тревога вывода |
| Управление киосками с перенапряжением и переполнением | Автоматически ограничивать ток и напряжение во время работы, чтобы предотвратить частые переполох |
| Выходная защита от короткого до земли | Эффективная функция защиты для выходного короткого замыкания на землю |
| Выходная защита от фазовой фазы короткого замыкания | Выходная межфазная функция эффективной защиты с помощью межфазного замыкания |
| Ввод и вывод | |
| Внешний аналоговый источник питания | +10 В ，грузоподъемность 100 мА |
| Аналоговый вход | AI1 ： напряжение 0~ 10 В/0-20 мА |
| Аналоговый выход | AO ： 0 ~ 10 В / 0 ~ 20 мА (напряжение / ток выбирается) |
| Цифровой ввод | Di1 ~ di5 ( Di5 может быть выбран в качестве высокоскоростного импульсного сигнала ) |
| Цифровой выход | ДЕЛАТЬ |
| Реле вывод | TA/TB/TC ： Оценка контактов 250 Вак/3A или 30 В постоянного тока/1A |
| Modbus Communication | A+ 、B- |
| Операционный дисплей | |
| Светодиодный дисплей | 5-значный светодиодный цифровой набор частота, выходная частота, выходное напряжение, выходной ток, скорость двигателя, выходной момент, цифровые клеммы, параметры состояния, параметры меню программирования, коды разломов и т. Д. |
| Индикатор свет | 3 Индикаторы единиц, 3 индикатора статуса |
| Экологические характеристики | |
| Рабочая температура | -10~ +40 ℃ , максимальная температура составляет 50 ° C, изменение температуры воздуха составляет менее 0,5 ° C/мин. Требуется 40 ~ 50℃ , требуется снижение выходного тока 2% для каждого 1 ℃ |
| Среда хранения температура | -40~ +70 ℃ |
| Приложение | Внутренняя, свободная от прямого солнечного света, пыли, коррозионного газа, легковоспламеняющегося газа, нефтяного тумана, водяного пара, капающей воды или соли и т. Д. |
| Высота | Менее 1000 метров требуется занижение более 1000 метров |
| Влажность | Менее 95%RH, без конденсации |
| Вибрационное сопротивление | 3,5 м/с² при 2 ~ 9 Гц, 10 м/с² при 9 ~ 200 Гц (IEC60721-3-3) |
| Степень защиты | IP20 |
| Уровень загрязнения | Класс 2 (сухое, непроводящее загрязнение пыли) |
